Шлагбаумы представляют собой моторизованные устройства контроля периметра, предназначенные для управления проездом транспортных средств, обеспечения безопасности объектов, оптимизации транспортных потоков и интеграции с современной инфраструктурой контроля доступа для коммерческих, промышленных и жилых помещений.
Раздел | Краткое содержание |
Понимание барьеров ворот | Глубокое погружение в инженерные принципы, основные компоненты, механику двигателей и динамику работы современных автоматических шлагбаумов. |
Функциональность и преимущества шлагбаумов | Аналитическая оценка того, как системы шлагбаумов повышают безопасность, оптимизируют потоки большого трафика, обеспечивают автоматизированный контроль доступа и адаптируются к различным ограничениям на объекте. |
Приложения в разных отраслях | Практическая техническая разбивка развертывания шлагбаумов в жилых, коммерческих, промышленных и общественных помещениях. |
Рекомендации по установке шлагбаумов на воротах | Инженерные рекомендации, охватывающие оценку электропитания объекта, системную интеграцию, механические эксплуатационные требования и протоколы профилактического обслуживания. |
Шлагбаум представляет собой мощную электромеханическую или гидравлическую физическую систему периметра, предназначенную для регулирования доступа транспортных средств с помощью поворотной стрелы, которая динамически поднимается и опускается на основе разрешенных сигналов управления.

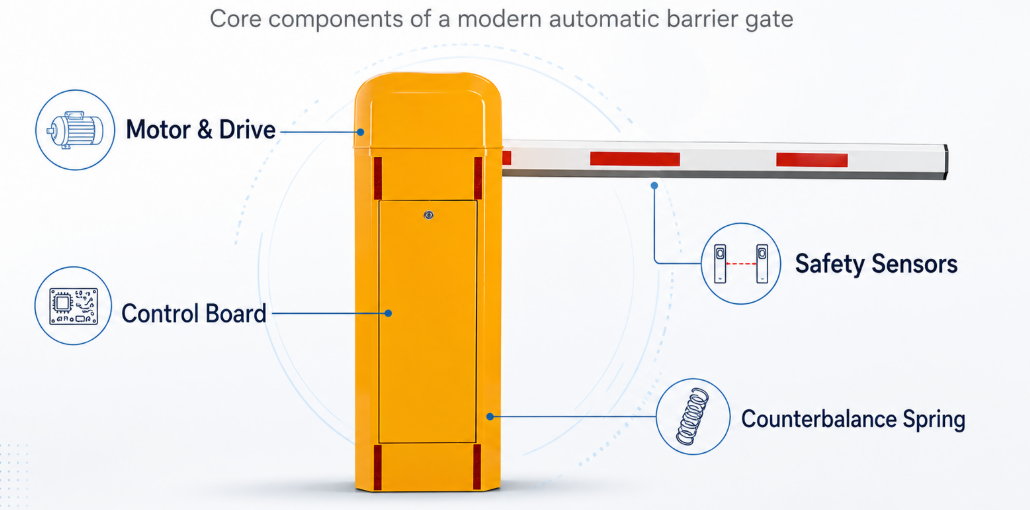

Чтобы понять, как эти барьеры безопасности функционируют на промышленном уровне, инженеры должны изучить комбинацию приводных устройств, систем пружинного баланса, управляющих материнских плат и массивов датчиков безопасности, которые позволяют стандартному барьеру для ворот работать непрерывно в течение сотен тысяч циклов без механической усталости.
Современные блоки шлагбаумов основаны на высокоточных приводных механизмах, предназначенных для преобразования электрической энергии в плавное, контролируемое угловое движение стрелы. Высокоэффективные бесщеточные двигатели постоянного тока работают при более низких температурах, обеспечивают превосходный крутящий момент на низких скоростях и обеспечивают точное ускорение и замедление, чтобы предотвратить отскок стрелы и механическое напряжение. Механический вес шлагбаума уравновешивается прочными пружинами растяжения, что позволяет снизить потребление энергии и продлить срок службы коробки передач, а усовершенствованные микроконтроллеры обрабатывают входные данные от считывателей доступа, детекторов контуров и датчиков безопасности для обеспечения точного регулирования скорости. При оценке общей архитектуры инженеры часто обращаются к техническим руководствам, в которых подробно описывается, как автоматические шлагбаумы работают в условиях непрерывной работы.
Параметр функции | Стандартный коммерческий класс | Сверхмощный промышленный класс | Высокоскоростная платная дорога/уровень парковки |
Рабочее напряжение | 220 В/110 В переменного тока (50/60 Гц) | 220 В переменного тока или 24 В постоянного тока, бесщеточный | 220 В переменного тока или 24 В постоянного тока, бесщеточный |
Номинальная мощность двигателя | от 90 Вт до 150 Вт | от 150 Вт до 250 Вт | от 120 Вт до 200 Вт |
Скорость открытия/закрытия | от 3,0 до 6,0 с | от 4,0 до 6,0 с | от 0,9 до 2,5 с |
Максимальная длина стрелы | От 4,0 метров до 6,0 метров | От 6,0 метров до 8,0 метров | От 3,0 метров до 4,0 метров |
Профиль стрелы | Восьмиугольный или круглый алюминий | Тяжелый восьмиугольный/телескопический | Легкий эллиптический / карбоновый |
Рабочий цикл | 80 % (средняя частота) | 100% непрерывная работа | 100% непрерывная работа |
IP-рейтинг корпуса | Класс IP54/IP55 для наружного применения | IP65 Тяжелый атмосферостойкий | IP65 Тяжелый атмосферостойкий |
Рабочая температура | от -20°С до +55°С | от -35°С до +65°С | от -30°С до +65°С |
Шкаф шлагбаума действует как основная защита от ухудшения окружающей среды, механического воздействия и преднамеренного вмешательства. В высококачественных барьерных воротах используются холоднокатаные стальные пластины минимальной толщиной 2,0 мм, обработанные многоступенчатой антикоррозионной обработкой, включая предварительную фосфатирование для удаления поверхностных оксидов, электростатическое порошковое покрытие термореактивным полиэфирным порошком для наружных работ и прочные герметизирующие прокладки со степенью защиты от IP54 до IP65, чтобы сохранить внутреннюю электронику сухой и защищенной от пыли. Чтобы получить более широкое представление о вариантах конструкции шасси и структурных конфигурациях, разработчики часто изучают отраслевую литературу, посвященную тому, что определяет систему шлагбаумов в коммерческих установках.
Совет по техническому обслуживанию: Чтобы поддерживать точную механическую балансировку и предотвратить чрезмерную нагрузку на приводной двигатель, баланс пружин необходимо проверять каждые шесть месяцев или при каждом изменении длины стрелы. Отключите питание привода, отпустите ручное сцепление коробки передач и вручную установите стрелу под углом 45 градусов. Если калибровка выполнена правильно, рычаг должен оставаться неподвижным в этом положении. Если рычаг тянется вверх, уменьшите натяжение пружины; если он упадет вниз, увеличьте натяжение пружины до восстановления статического баланса. |
Установка моторизованных шлагбаумов обеспечивает операторам объектов точное регулирование дорожного движения, надежную защиту периметра, автоматическую авторизацию доступа и проверку транспортных средств в режиме реального времени.
Понимание этих эксплуатационных преимуществ требует анализа баланса между физической защитой и пропускной способностью трафика. Современные барьерные системы обеспечивают значительные эксплуатационные преимущества в основных функциональных областях безопасности и дорожного движения.
Физическое ограничение въезда транспортных средств образует внешний барьер по периметру любого охраняемого объекта, вынуждая транспортные средства останавливаться и проходить аутентификацию перед въездом, чтобы исключить риски проникновения в заднюю дверь и несанкционированного доступа. Высококачественные ограждения устанавливают четкие физические границы, которые отпугивают неавторизованных водителей, а протоколы принудительной остановки дают сотрудникам службы безопасности или камерам распознавания номерных знаков (LPR) достаточно времени для проверки и записи учетных данных транспортного средства.
Современные шлагбаумы функционируют как активные периферийные устройства в централизованном управлении зданием и сетях безопасности объектов, напрямую взаимодействуя со считывателями RFID-карт, УВЧ-метками большого радиуса действия, биометрическими терминалами, мобильными сканерами QR-кодов и платформами LPR. Менеджеры объектов могут устанавливать графики работы с помощью централизованного программного обеспечения, блокируя барьеры в нерабочее время и разрешая авторизованным машинам технического обслуживания с помощью заранее запрограммированных учетных данных, а двухконтурные детекторы предотвращают использование одних учетных данных для одновременного въезда в несколько транспортных средств.
На коммерческих объектах с высокой плотностью населения установка двойных шлагбаумов обеспечивает четкие каналы въезда и выезда для предотвращения лобовых конфликтов, а быстродействующие высокоскоростные шлагбаумы, открывающиеся менее чем за 1,5 секунды, поддерживают организованную дисциплину полос движения, не создавая пробок на дорогах общего пользования. Подключение шлагбаумов к дисплеям счетчиков парковки автоматически закрывает въездные полосы при достижении пропускной способности, исключая непродуктивное перемещение по территории. Чтобы увидеть, как шлагбаумы с высокой пропускной способностью оптимизируют коммерческие объекты, менеджеры объектов часто внедряют шлагбаум с прямой стрелой автоматической системы парковки, разработанный специально для непрерывной обработки транспортных средств.
Автоматизация контроля доступа сводит к минимуму ручное вмешательство охранников, значительно снижает текущие затраты на управление объектом и ускоряет пропускную способность за счет проезда транспортных средств без помощи рук с использованием УВЧ-меток на лобовом стекле или автоматического распознавания номеров. Современные панели управления шлагбаумами с поддержкой IP позволяют командам управления за пределами объекта контролировать состояние ворот, удаленно поднимать стрелы для машин экстренной помощи и просматривать журналы въезда в режиме реального времени, что позволяет коммерческим паркам управлять безопасными полосами въезда 24 часа в сутки, 7 дней в неделю, не поддерживая круглосуточную охрану.
Ограничения по планировке площадки требуют гибкой конфигурации шлагбаумов, адаптированной к высоте над головой, длине рычага и условиям окружающей среды. В подземных гаражах с низкими потолками механизмы складывания стрелы на 90 или 180 градусов позволяют полностью перемещать стрелу, не касаясь верхних балок, а дополнительные легкие алюминиевые решетки ограждения автоматически расширяются, чтобы предотвратить зазор под стрелой. Кроме того, встроенные светодиодные полосы RGB вдоль стрелы обеспечивают хорошую видимость в ночное время, динамически переключаясь с красного цвета во время движения вниз на зеленый, когда полоса движения безопасна.
Техническая информация: В последние годы рыночные данные указывают на значительный сдвиг среди европейских коммерческих и муниципальных покупателей в сторону конфигураций бесщеточных двигателей постоянного тока 24 В, а не традиционных асинхронных двигателей переменного тока. Это предпочтение обусловлено строгими европейскими стандартами безопасности (EN 12453/EN 12445) в отношении динамических ударных сил. Двигатели BLDC отличаются низкой внутренней инерцией вращения, что позволяет мгновенно осуществлять динамическое торможение и реверсировать ток при обнаружении препятствия. Кроме того, архитектуры 24 В постоянного тока позволяют напрямую интегрировать солнечные панели и системы резервного питания от батарей, обеспечивая непрерывную работу во время перебоев в электросети без необходимости использования громоздких линейно-интерактивных ИБП. |

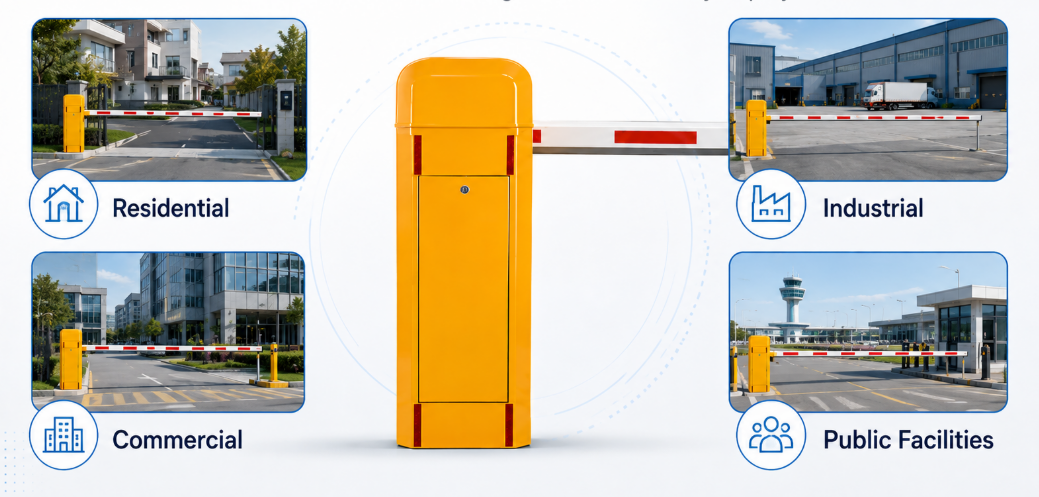

Автоматические шлагбаумы — это универсальные решения по периметру, специально разработанные для удовлетворения различных требований безопасности, скорости и контроля доступа в жилых, коммерческих, промышленных и муниципальных средах.
Различные отрасли предъявляют уникальные эксплуатационные требования, требующие индивидуальных конфигураций барьеров, комбинаций датчиков безопасности и интеграции считывателей доступа.
В жилых объектах приоритет отдается бесшумной работе двигателя, работающей плавно ниже 50 дБ, чтобы прибытие поздно ночью не беспокоило жильцов, а также планировка входа с двумя полосами движения, которая отделяет зарегистрированных жильцов, использующих УВЧ-метки дальнего действия, от посетителей, которые должны подтвердить учетные данные в домофоне. Быстрая скорость закрытия в сочетании с двойным датчиком контура безопасности эффективно препятствует тому, чтобы транспортные средства, закрывающие заднюю дверь, следовали за разрешенными жильцами, не рискуя ударить руками проезжающие мимо автомобили.
Коммерческие офисные парки и многоквартирные центры справляются с интенсивным движением транспорта в часы пик, используя быстродействующие шлагбаумы, способные срабатывать от 1,5 до 2,5 секунды, чтобы предотвратить перетекание транспортных очередей на городские дороги. Коммерческие объекты часто подключают панели управления шлагбаумами непосредственно к билетным автоматам, платежным киоскам и автоматизированным сетям мобильных платежей, что позволяет программному обеспечению управления доступом отслеживать квоты на парковку отдельных компаний и ограничивать вход, когда выделенные места заполнены. Чтобы рассмотреть полностью интегрированные конфигурации коммерческих парковок, инженеры часто оценивают комплексные настройки автоматических шлагбаумов для управления парковкой , которые объединяют выдачу билетов, проверку учетных данных и логику безопасности контура в единую платформу.
Производственным предприятиям, логистическим центрам и грузовым терминалам требуются сверхмощные шлагбаумные системы с увеличенным размахом стрелы от 6,0 до 8,0 метров для безопасного размещения полуприцепов, негабаритной техники и грузовых составов с двойным прицепом. Этим логистическим центрам требуются двигатели со 100% рабочим циклом, рассчитанные на миллионы циклов без теплового отключения, при этом они подключаются непосредственно к станциям взвешивания грузовиков и контрольно-пропускным пунктам для удержания транспортных средств до тех пор, пока не будут проверены данные о весе и грузовые декларации.
Муниципальные центры, аэропорты, военные объекты и терминалы общественного транспорта требуют строгих протоколов безопасности, часто стандартные шлагбаумы сочетаются с автоматическими блокировщиками дорог или столбиками для создания двухуровневых контрольно-пропускных пунктов физического доступа. Системы доступа подключаются к радиоприемникам экстренных служб или акустическим детекторам сирен для автоматической блокировки шлагбаумов в открытом положении во время сигналов тревоги, в то время как установки в государственном секторе регистрируют каждую операцию ворот с идентификационными данными, отметками времени, фотографиями транспортных средств и направлением движения для судебно-медицинской экспертизы.
Успешная установка шлагбаума требует тщательной оценки объекта, надежной интеграции системы доступа, четкого планирования скорости работы и структурированного профилактического обслуживания.
Неспособность правильно спланировать инфраструктуру объекта часто приводит к частым искам о повреждении транспортных средств, срабатыванию датчиков, перегреву двигателя или преждевременному механическому выходу из строя.
Перед выбором оборудования или заливкой бетонных подушек инженеры должны провести полный пространственный и физический осмотр объекта, чтобы измерить общую ширину полосы движения и проверить вертикальный зазор для потолочных светильников, конструкций навесов и потолочных балок. Шкафы со шлагбаумами требуют ровного железобетонного фундамента, приподнятого не менее чем на 100–150 мм над уровнем дороги, чтобы предотвратить попадание воды во время сильных дождей, а для предотвращения электромагнитных помех для высоковольтных линий электропередачи и низковольтных сигнальных линий необходимо проложить отдельные электропроводки.
Барьерные ворота столь же умны, как и система управления, стоящая за ними, требующая бесшовной электрической интеграции, при которой современные материнские платы барьеров принимают стандартные сигналы открытия, закрытия и остановки сухих контактов, совместимые практически с любым контроллером доступа стороннего производителя. Детекторы контура транспортного средства должны быть аккуратно вырезаны в асфальте по прямоугольной схеме с угловыми фасками под углом 45 градусов в соответствии с рекомендациями производителя по индуктивности и соединены со вторичными фотоэлектрическими балками безопасности, установленными поперек полосы движения для обнаружения бортовых прицепов с высоким клиренсом или неметаллических препятствий.
Соответствие технических характеристик системы реальным профилям движения предотвращает механическую нагрузку, требующую, чтобы на парковочных полосах с высокой пропускной способностью использовалось быстрое время открытия от 1,5 до 3,0 с, а на длинных промышленных пролетах использовалась плавная скорость движения от 5,0 до 6,0 с для безопасного поворота более тяжелых профилей стрелы. Каждая установка должна иметь легкодоступный ключ ручного выключения сцепления или модули автоматического опускания стрелы на случай отключения электроэнергии, а также внутренние термостатические нагревательные элементы или вентиляторы принудительной вентиляции для установок на объекте, подвергающихся воздействию экстремально холодных или жарких наружных условий.
Графики профилактического обслуживания обеспечивают безопасность системы и предотвращают дорогостоящие простои посредством ежемесячных визуальных проверок стрелы, контуров безопасности и фотоэлектрических датчиков, а также ежеквартального механического обслуживания для смазки приводных тяг, проверки уровня трансмиссионного масла, проверки натяжения приводного ремня и затяжки электрических блоков. Кроме того, два раза в год необходимо проводить проверки балансировки и безопасности для повторной калибровки противовесных пружин, проверки чувствительности двигателя к реверсированию препятствия и проверки анкерных болтов на наличие напряжений или ржавчины.
Совет по профилактической работе: При установке полос ворот с двойным шлагбаумом в непосредственной близости (например, соседних въездных и выездных каналов), провода контура заземления могут мешать друг другу, если работают на одинаковых частотах, что приводит к ложным срабатываниям или пропущенному обнаружению транспортных средств. Чтобы предотвратить перекрестные помехи в контуре, убедитесь, что модули детектора контура имеют выбираемые частотные каналы. Установите для модуля входного контура значение «Высокая частота», а для соседнего модуля выходного контура — значение «Низкая частота». Кроме того, соблюдайте расстояние не менее 1,0 метра между физическими разрезами контуров на соседних полосах движения. |
Выбор и развертывание правильной системы автоматических шлагбаумов для ворот требует баланса между механической прочностью, технологией двигателя, высокой скоростью работы и интеграцией интеллектуального доступа. Независимо от того, управляете ли вы большим коммерческим офисным парком, безопасным промышленным логистическим складом или жилым комплексом, выбор современных шлагбаумов с приводом от BLDC обеспечивает долгосрочную эффективность работы, снижение затрат на техническое обслуживание и максимальную защиту периметра. Соблюдая строгие процедуры оценки объекта, внедряя двухуровневые массивы датчиков безопасности и следуя структурированным графикам профилактического обслуживания, инженеры объектов и директора по безопасности могут обеспечить бесперебойный и надежный контроль доступа транспортных средств на долгие годы.
