Как старший инженер по автоматизации с многолетним опытом развертывания полевых систем в Европе и Северной Америке, я видел сбои в обеспечении безопасности по периметру из-за неправильного механического соединения, например, из-за установки линейных двигателей малой мощности на прочные ворота, защищающие от сильного ветра. Современные объекты требуют длительного срока службы, бесшовной интеграции и строгого соблюдения требований безопасности, таких как EN 12453 и UL 325. Это техническое руководство раскрывает инженерные принципы устройства раздвижных, распашных и шлагбаумных устройств для открывания ворот.
Автоматическое открывание ворот преобразует электрическую или солнечную энергию в кинетическую силу для приведения в действие физических барьеров доступа. Современные устройства служат центрами промышленной автоматизации, оснащенными логическими платами с несколькими напряжениями, магнитными датчиками пределов, приводами с регулируемой частотой и контурами управления, чувствительными к крутящему моменту.
Выбор оптимального привода требует рассмотрения полотна ворот и двигателя как единого динамического узла. Масса листа, площадь поверхности, трение и расположение шарниров определяют требуемые кривые крутящего момента двигателя, температурные пороги и механические передаточные числа.
Основные части включают двигатели переменного/постоянного тока, червячные редукторы, платы управления, стойки или рычаги трансмиссии, концевые выключатели, датчики безопасности с фотоэлементами, а также интерфейсы RFID или клавиатуры.
Конструкция механического привода обеспечивает передачу усилия на раму ворот. Несовместимый выбор привода приводит к быстрому износу шестерен, серьезной усталости шарниров, перегоранию двигателя и неожиданным срабатываниям системы безопасности.

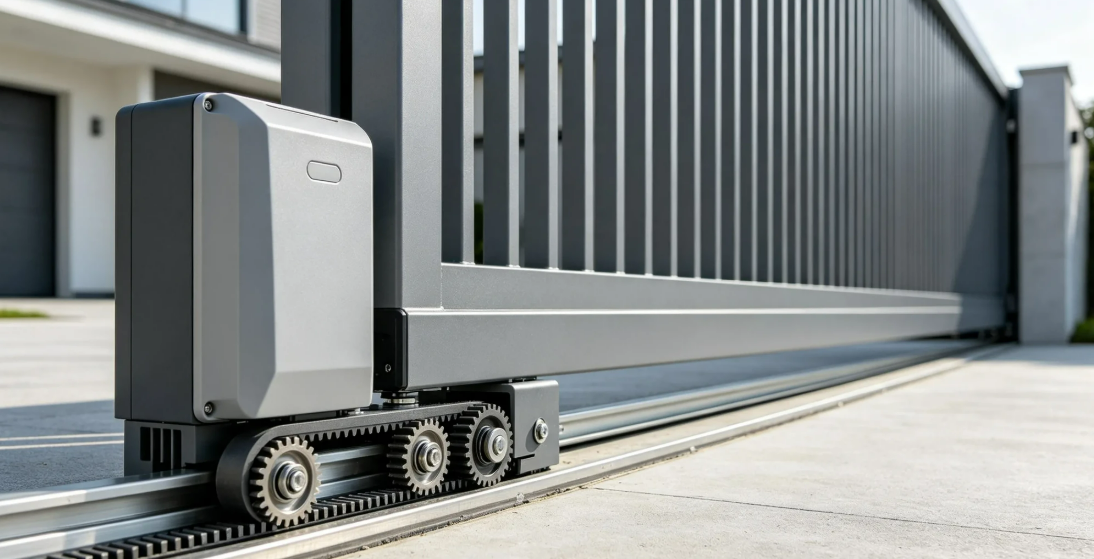

Открыватели раздвижных ворот перемещаются горизонтально вдоль границ участка с помощью наземных двигателей и шестерен, сцепляющихся с непрерывными рейками. Двигаясь вбок вдоль наземных гусениц или на подвесных консольных роликах, они устраняют зазор подъездной дороги и справляются с воротами весом до 3000 кг.
Наземный двигатель вращает ведущую шестерню, находящуюся в зацеплении с горизонтальной рейкой на воротах, преобразуя вращательную силу в линейное движение по наземным гусеницам или консольным роликам.
Идеально подходит для грузовых терминалов, крутых подъездных дорог и периметров защиты от тарана, требующих длинных и тяжелых ворот, которые перемещаются вбок, не занимая места подметания подъездной дороги.
Нулевая площадь подметания подъездной дороги.
Высокая устойчивость к ветровой нагрузке благодаря боковому векторному движению.
Тяжелая грузоподъемность, поддерживающая промышленные стальные конструкции весом до нескольких тонн.
Совет по эксплуатационному техническому обслуживанию : Осмотр и очистка наземных гусениц, проверка выравнивания зубчатой рейки и очистка концевых выключателей от магнитного мусора предотвращает механическое заедание. Для полной оперативной диагностики и процедур устранения неисправностей обратитесь к нашему техническому руководству по устранению неполадок и сбросу устройств автоматики ворот.. |

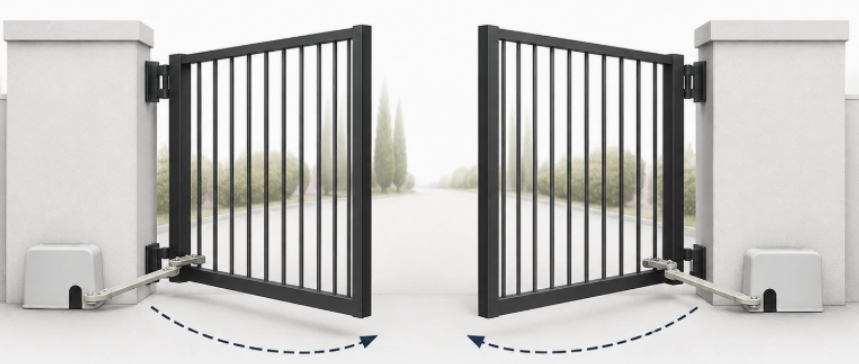

Открыватели распашных ворот автоматизируют створки, которые поворачиваются вокруг шарнирных стоек с помощью линейных приводов, шарнирных рычагов или подземных приводов. Линейные винтовые или гидравлические рычаги крепятся непосредственно к стойкам, шарнирные рычаги охватывают широкие столбы, а подземные блоки обеспечивают чистую и скрытую интеграцию.
Линейные приводы выдвигают или втягивают толкатель, прикрепленный между стойкой и створкой ворот, создавая вращательный рычаг вокруг оси основного шарнира для поворота створки.
Широко используется в жилых комплексах, закрытых комплексах и классических объектах недвижимости с широкими боковыми входами, где эстетика имеет приоритет над скоростью.
Снижение затрат на гражданскую установку без наземных путей.
Незаметные подземные или изящные линейные рычаги.
Универсальные варианты крепления для широких или глубоких столбов.

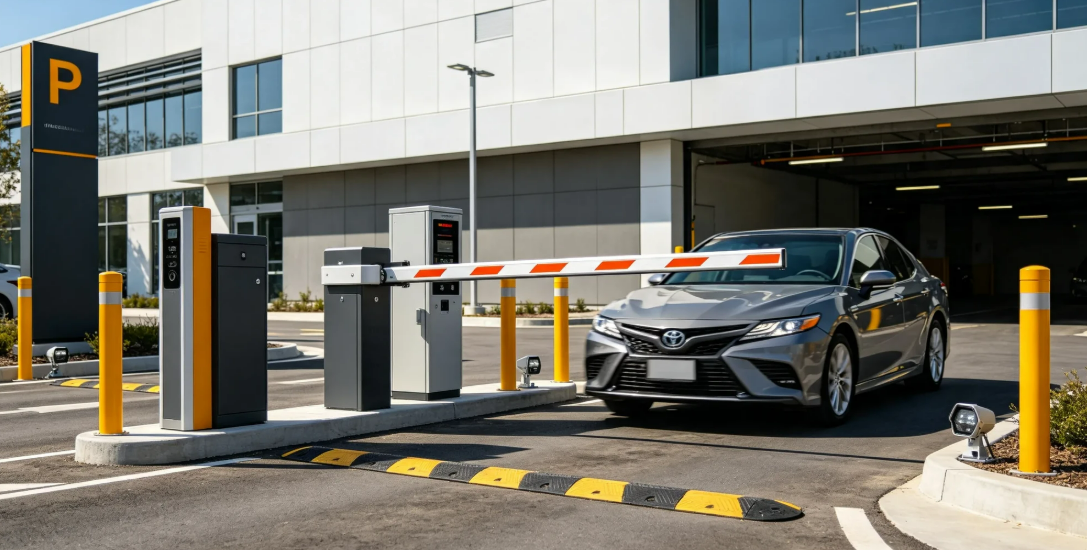

Системы шлагбаумов ориентированы на быстрое управление транспортными потоками, а не на обеспечение полной безопасности периметра. Используя уравновешенные внутренние пружинные блоки и двигатели постоянного тока 24 В, легкие алюминиевые стрелы поднимаются вертикально за 0,9–4,0 секунды, выдерживая до 10 000 непрерывных циклов в день.
Двигатель приводит в движение кривошипно-рычажную систему с противовесом, поднимая легкую алюминиевую стрелу вертикально по дуге 90 градусов менее чем за 4 секунды.
Необходим для коммерческих парковок, пунктов взимания платы за проезд на автомагистралях, контрольно-пропускных пунктов в распределительных парках и частных парковок, обеспечивающих быстрый и плотный доступ транспортных средств.
Быстрая скорость открытия от 1 до 3 секунд, предотвращающая запирание.
100% непрерывный режим работы для непрерывной работы 24 часа в сутки, 7 дней в неделю.
Компактный корпус, занимающий минимальную площадь.
Совет по защите системы : проверка натяжения механической пружины, замена изношенных резиновых амортизаторов и проверка чувствительности детектора контура предотвращают удары транспортного средства. Чтобы узнать больше о выборе материалов корпуса шкафа, конфигурациях внутреннего привода и функциях отрыва рычага, прочтите наш подробный обзор конструкции и принципов работы шлагбаумов.. |
Выбор между архитектурой открывания требует оценки грузоподъемности, частоты циклов и геометрии компоновки. Раздвижные ворота экономят пространство подъезда и выдерживают сильный ветер, распашные ворота обеспечивают четкие архитектурные линии, а шлагбаумы обеспечивают высокоскоростную пропускную способность транспортных средств.
Раздвижные операторы экономят пространство на подъездной дороге и легко справляются с сильными ветровыми нагрузками, тогда как поворотные операторы требуют чистого дугового зазора, но не требуют сложной установки гусениц.
Сдвижные/поворотные открыватели обеспечивают физическую защиту по всему периметру на более низких скоростях. Барьерные ворота обеспечивают быстрое управление дорожным движением без барьеров, препятствующих подъему.
Выбор подходящей системы включает оценку пространственного зазора, частоты ежедневного использования и требований к датчикам безопасности. Сопоставьте вес ворот, показатели рабочего цикла (30 % для жилых помещений и 100 % для промышленных предприятий) и нормативные стандарты безопасности (UL 325/EN 12453) в соответствии со спецификациями вашего объекта.
Оцените доступный боковой сток, изгибы подъездной дороги, вес створки, трение материала и уклон грунта, прежде чем выбирать между геометрией скольжения и поворота.
Выбирайте двигатели повторно-кратковременного режима работы (30–50 %) для жилых объектов или специальные бесщеточные системы с масляной ванной на 24 В (70–100 %) для коммерческих установок большого объема.
Обеспечьте соответствие стандартам EN 12453 или UL 325, используя двигатели с датчиком препятствий, фотоэлементы безопасности, края, детекторы контуров и гибкие интерфейсы доступа RFID.
Избегайте распространенных ошибок при интеграции, например, подбирайте двигатели строго по длине ворот, игнорируя при этом вес створки и площадь ветровой поверхности. Никогда не устанавливайте стандартные поворотные рычаги на цельнопанельные ворота в регионах с сильным ветром, не отключайте защиту от скачков напряжения и не устанавливайте тяжелые приводные устройства на неармированные каменные столбы.
Подбирайте операторы строго по длине ворот, игнорируя вес и площадь ветровой поверхности.
Установка стандартных поворотных рычагов на цельнопанельные ворота в регионах с сильным ветром.
На главных платах отсутствуют тепловые реле перегрузки и ограничители грозовых перенапряжений.
Установка тяжелых сошников на слабые столбы или неармированные бетонные фундаменты.
Проактивный уход за системой : выполнение плановых проверок зубчатых реек, внутренних уровней гидравлической жидкости, кронштейнов концевых выключателей и систем резервного питания предотвращает аварийные простои. Для сезонных эксплуатационных проверок и рекомендаций по профилактическому уходу изучите наш полный справочник по стратегиям обслуживания и ухода за откатными воротами.. |
