Как устранить проблемы, связанные с ветром на распашных воротах

Чтобы эффективно устранять проблемы, связанные с ветром, в системе открывания распашных ворот, технические специалисты должны систематически оценивать механическое выравнивание, чувствительность к электрическому усилию срыва и целостность крепления конструкции. Сопротивление ветра изменяет потребляемый ток двигателя и скорость створки, что часто приводит к ложному обнаружению препятствия или предотвращает полную фиксацию. Устранение этих сбоев в работе требует перекалибровки параметров силы срыва при открытии и закрытии, сокращения периодов плавного останова, защиты крепежных элементов кронштейнов от прогиба конструкции и установки соответствующих механических ветровых замков или конфигураций приводов с двумя приводами с высоким крутящим моментом, адаптированных к площади поверхности створки и скорости окружающего ветра.

Оглавление

1. Ветер увеличивает сопротивление во время движения ворот.

Когда силы встречного ветра действуют непосредственно на движущуюся створку распашных ворот, дополнительное сопротивление резко увеличивает потребление тока двигателем, в результате чего плата управления открыванием распашных ворот ошибочно идентифицирует аэродинамическое сопротивление как физическое препятствие и вызывает немедленную остановку или безопасный реверс.

Аэродинамическое сопротивление створки распашных ворот напрямую коррелирует с твердостью поверхности, скоростью ветра и длиной плеча момента. Сильный ветер, ударяющий о твердые панели, создает значительные перепады давления, создавая противоположный крутящий момент на оси шарнира. Это заставляет автоматический открыватель распашных ворот потреблять избыточный электрический ток, что часто приводит к тому, что микропроцессоры, чувствительные к току, ошибочно интерпретируют сопротивление ветра как препятствие и вызывают непреднамеренный безопасный реверс.

Непрерывная работа при сильном встречном ветре также ускоряет механический износ приводных винтов, редукторов и шарнирных пальцев. Если изгиб штифта вызывает осевое смещение, внутреннее трение увеличивается, что приводит к перегреву обмоток двигателя и срабатыванию теплового отключения.

Чтобы предотвратить эти проблемы в условиях сильного ветра, в высокоэффективных системах открывания распашных ворот используются прочные зубчатые передачи, надежные обмотки и адаптивное профилирование тока, позволяющее выдерживать большие динамические нагрузки, сохраняя при этом точное обнаружение препятствий.

Если ворота останавливаются или ненормально отскакивают:

Если автоматическое открывание распашных ворот преждевременно останавливается или отскакивает во время открытия или закрытия в ветреную погоду, технические специалисты должны выполнить структурированную диагностическую процедуру. Отскок почти всегда инициируется электронной платой управления, обнаруживающей всплеск силы тока, превышающий запрограммированный запас прочности. Прежде чем изменять электронные параметры, проверьте механическую сборку, чтобы убедиться, что шарниры правильно смазаны и выровнены, поскольку механическое заедание в сочетании с сопротивлением ветра будет усугублять скачки тока. После проверки механической свободы движения можно систематически корректировать параметры электронной логики, управляющие силой срыва, замедлением двигателя и размером оператора.

1) Увеличьте силу срыва при открытии и закрытии.

Основной настройкой, определяющей чувствительность к препятствиям на современных панелях управления открыванием распашных ворот, является регулировка силы срыва, которая часто контролируется с помощью триммеров потенциометра или параметров цифрового меню ЖК-дисплея (например, «Усилие/Чувствительность»). Чтобы порывы ветра не вызывали ложных реверсов, осторожно постепенно увеличивайте пороговое значение силы срыва при открытии и закрытии. Увеличение силы срыва позволяет двигателю потреблять больший ток во время кратковременных порывов ветра без срабатывания защитных реверсивных цепей. Однако технические специалисты должны следить за тем, чтобы параметры безопасности оставались в пределах стандартов соответствия (таких как EN 12453 или UL 325), гарантируя, что пределы силы физического препятствия не будут превышены в спокойных условиях. Установка дополнительных устройств безопасности, таких как инфракрасные лучи безопасности или резиновые чувствительные кромки, позволяет безопасно использовать более высокие пороги силы сваливания без ущерба для безопасности пользователя.

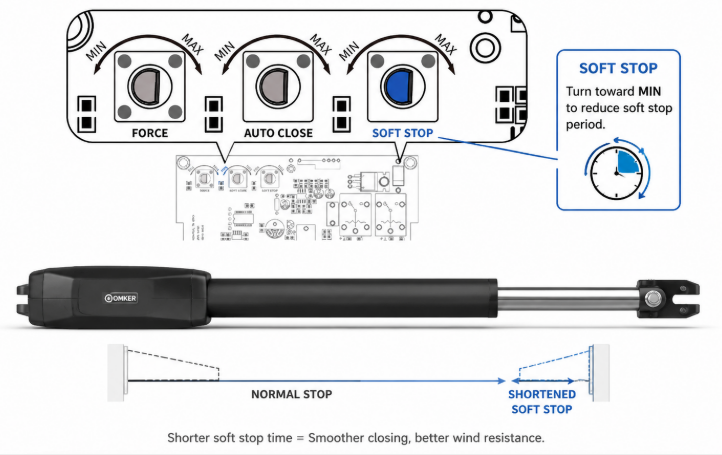

2) Уменьшите период плавного останова двигателя.

Мягкая остановка (или зона замедления) снижает напряжение двигателя ближе к концу хода хода, чтобы обеспечить плавное и бесшумное механическое приземление. Однако на этапе плавного останова снижение крутящего момента двигателя делает створку ворот исключительно уязвимой к сопротивлению ветра. Если сильный порыв ветра ударяет по воротам, когда они работают с пониженной мощностью, движение полностью прекращается, в результате чего плата управления обнаруживает неполное достижение предела и регистрирует неисправность. Уменьшение продолжительности плавного останова или регулировка коэффициента скорости плавного останова гарантирует, что открыватель распашных ворот поддерживает полный крутящий момент двигателя ближе к полностью открытому или полностью закрытому ограничителю, эффективно преодолевая окончательное сопротивление ветра до тех пор, пока не будут задействованы физические концевые выключатели или механические стопорные блоки.

3) Рассмотрите возможность перехода на более мощный инструмент открытия.

Если регулировка силы сваливания и реконфигурация плавной остановки не позволяют решить проблему остановки в середине хода в зонах с сильным ветром, размер физического двигателя и механического рычага установленного привода может оказаться недостаточным для аэродинамического профиля площадки. Двигатели открывания распашных ворот, установленные на воротах из массива дерева, винила или металлических композитов, сталкиваются с серьезными ограничениями по крутящему моменту, если они предназначены только для ворот из кованого железа с открытым пикетом. Переход на высокопроизводительную систему с более высокой мощностью, большей длиной хода привода или гидравлическими поршневыми приводами существенно увеличивает механические преимущества. Надежный оператор обеспечивает механическую тягу, необходимую для преодоления экстремальных перепадов давления ветра, не заставляя электронные схемы безопасности выходить за пределы безопасных эксплуатационных порогов.

Совет по техническому обслуживанию: Периодически калибруйте пределы силы в различных сезонных погодных условиях. Зимние ветры и низкие температуры увеличивают вязкость смазки внутри коробки передач, что увеличивает механическое сопротивление. Выполнение общего сброса и перерасчет пределов хода обеспечивает оптимальную производительность круглый год. Пошаговые инструкции по восстановлению заводских настроек см. в нашем подробном руководстве по правильной перезагрузке системы открывания ворот..

2. Ветер способствует движению ворот и вызывает неожиданную остановку

Когда сильный попутный ветер толкает створку распашных ворот в направлении ее движения, створка ускоряется быстрее, чем запрограммированная скорость движения двигателя, что приводит к механическому обратному движению, срабатыванию концевого выключателя и неожиданному аварийному отключению.

Если ворота останавливаются ненормально:

Когда помощь ветра вызывает неустойчивую работу ворот, неожиданную остановку в середине хода или резкое механическое приземление, технические специалисты должны проанализировать как физическое структурное оборудование, так и обратную связь электронного управления. Неконтролируемое ускорение попутного ветра подвергает петли ворот, рычаги сошников и внутренние зубья шестерен экстремальным ударным нагрузкам. Пошаговый процесс диагностики позволяет техническим специалистам изолировать механический изгиб конструкции от ошибок электропривода.

1) Осмотрите все кронштейны и болты.

Внезапные динамические силы, создаваемые движением ворот под действием ветра, создают огромные напряжения сдвига на крепежных элементах конструкции и монтажных кронштейнах. Технические специалисты должны тщательно осмотреть кронштейн задней стойки, кронштейн створки передних ворот и соединения штифтов механизма открывания распашных ворот. Ищите удлиненные монтажные отверстия, трещины на сварных швах, незакрепленные настенные анкеры или погнутые пластины кронштейнов. Даже 2 миллиметра структурного люфта на монтажном кронштейне стойки приводят к нестабильности края защелки полотна ворот на несколько дюймов. Убедитесь, что все монтажные болты изготовлены из высокопрочного класса (класс 8,8 или выше), оснащены стопорными шайбами ​​или нейлоновыми контргайками и затянуты в соответствии со спецификациями производителя для устранения механического гистерезиса при ветровых нагрузках.

2) Примените противодействующую силу вручную.

Чтобы точно оценить механический износ и зазор внутренней шестерни, отсоедините ключ аварийной ручной разблокировки на механизме открывания распашных ворот и вручную переместите створку ворот по полной дуге поворота, одновременно моделируя противодействующую и помогающую силу ветра вручную. Ощутите непостоянное сопротивление, узкие места или неровности в телескопической трубке рычага привода или шарнирном сочленении. Если шток привода имеет заметный осевой люфт (перемещение вперед и назад без вращения шестерни), гайка ходового винта или внутренние приводные шестерни подверглись износу из-за повторяющихся воздействий ветра. Замена изношенных внутренних приводных гаек или втулок с головкой вилки восстанавливает жесткий механический контроль, предотвращая возникновение ошибочного превышения предела попутным ветром.

3) Выполните регулировку электрической нагрузки.

Современные системы автоматического открывания распашных ворот требуют точной калибровки параметров электронного торможения и измерения нагрузки для управления вспомогательным движением. Получите доступ к настройкам основной панели управления, чтобы заново изучить или отрегулировать траекторию движения в нормальных условиях окружающей среды. Убедитесь, что функции торможения электродвигателя активированы в меню программирования. На усовершенствованных панелях управления регулировка скорости замедления и расширение зоны плавной остановки позволяет плате подавать управляемое обратное напряжение (противоточное торможение) для стабилизации скорости створки, когда попутный ветер пытается вытолкнуть ворота за пределы калиброванного профиля скорости.

Понимание принципа работы: Почему профессиональные проектировщики систем ворот B2B выбирают высокоэффективные бесщеточные двигатели постоянного тока 24 В для ветреных коммерческих входов? Бесщеточные конструкции постоянного тока обеспечивают превосходное управление крутящим моментом на низкой скорости и постоянную обратную связь по положению по сравнению с традиционными двигателями переменного тока. Это позволяет плате управления осуществлять регулирование скорости в реальном времени, активное электрическое торможение и точное обнаружение препятствий независимо от того, оказывает ли ветер сопротивление или способствует движению ворот.

3. Ветер толкает или трясет ворота, когда они полностью закрыты.

Ветер, толкающий или трясущую полностью закрытую створку распашных ворот, создает сильное статическое давление на точки механического запирания, вызывая дребезжание ворот, усталость стержня привода, поствибрацию и выход из строя магнитных или механических запирающих механизмов.

Если ворота двигаются, когда они полностью закрыты:

Для решения проблемы дрожания или смещения створки ворот при полностью закрытом положении требуется изолировать изгиб структурных компонентов от механического зазора обратного привода внутри приводного рычага. Даже когда открыватель распашных ворот заблокирован в исходном положении, небольшие зазоры в штифтовых соединениях, монтажных кронштейнах и внутренних шестернях могут привести к движению в несколько дюймов на краю защелки длинного полотна ворот. Систематический осмотр определяет точную точку отклонения.

1) Проверьте устойчивость кронштейна и шарнира.

Начните с физического захвата края защелки закрытой створки ворот и попытайтесь вручную встряхнуть ее в направлении поворота. Внимательно осмотрите стойки шарниров, шарнирные кронштейны и монтажные пластины привода. Если монтажная стойка перемещается или прогибается, фундамент стойки не соответствует требованиям и требует армирования бетоном или стальной косынкой. Осмотрите шарнирные узлы на наличие изношенных штифтов или ослабленных крепежных болтов. Замена изношенных стандартных петель на сверхмощные регулируемые петли на шарикоподшипниках устраняет люфт шарнира, гарантируя, что створка ворот будет надежно сидеть на закрытых механических упорах при сильном боковом давлении ветра.

2) Наблюдайте за рычагом сошника (подвижным стержнем) во время ветра.

Пока порывы ветра давят на полностью закрытые ворота, визуально следите за телескопической подвижной тягой или шарнирным рычагом открывателя распашных ворот. Если подвижный стержень слегка скользит внутрь и наружу корпуса привода при неподвижном двигателе, внутренние механические зазоры увеличились из-за износа или изгиба компонентов. В электромеханических приводах с винтовым приводом проверьте износ латунной или нейлоновой приводной гайки. В гидравлических приводах внутреннее движение указывает на утечку перепускного клапана или загрязнение воздухом линий подачи жидкости, что требует прокачки жидкости или замены уплотнения клапана. Установка мощного механического электромагнитного напольного замка или магнитного замка на кончике ворот передает статические ветровые нагрузки непосредственно на землю или концевую стойку, полностью изолируя движущийся стержень оператора от динамических сил ветра.

Рекомендации по профессиональной установке: Какие конфигурации наиболее популярны среди европейских коммерческих клиентов B2B для условий с сильным ветром? Отраслевые данные показывают явное предпочтение системам с двойными воротами, в которых используются линейные приводы с приводом от хода 24 В постоянного тока в сочетании с автоматическим электрическим напольным замком и физическими резиновыми буферами. Эта комбинация обеспечивает три жесткие точки фиксации (петля, центральный упор и крепление привода), гарантируя нулевое движение ворот в закрытом состоянии и полностью защищая внутреннюю передачу двигателя от ветровой усталости.
