Как установить механизм открывания откатных ворот

Для установки устройства открывания раздвижных ворот необходимо залить ровную бетонную площадку, установить привод параллельно направляющей ворот, закрепить реечный или цепной привод с точными допусками на зазор, подключить первичное питание и фотоэлементы безопасности, а также откалибровать электронные концевые выключатели вместе с чувствительностью обнаружения препятствий для надежной долговременной работы.

Оглавление

1. Необходимые инструменты и материалы

2. Распаковка и организация компонентов

3. Подготовка бетонной площадки и проводки

4. Расположение и монтаж устройства открывания ворот

5. Настройка цепочки

6. Установка фоторелейного барьера и дополнительных устройств безопасности

7. Сила и выравнивание

8. Проверка устройств безопасности

9. Добавление аксессуаров для расширения функциональности

Необходимые инструменты и материалы

1. Строительные и каменные инструменты : лопата, быстросхватывающийся бетон и электрические кабелепроводы из ПВХ диаметром 3/4 дюйма.

2. Инструменты для выравнивания и измерения : спиртовой уровень, меловая линия, рулетка и сверло по камню.

3. Механические и электрические инструменты : торцевой ключ, электрическая дрель, угловая шлифовальная машина, мультиметр, инструменты для зачистки проводов и изолированные отвертки.

Распаковка и организация компонентов

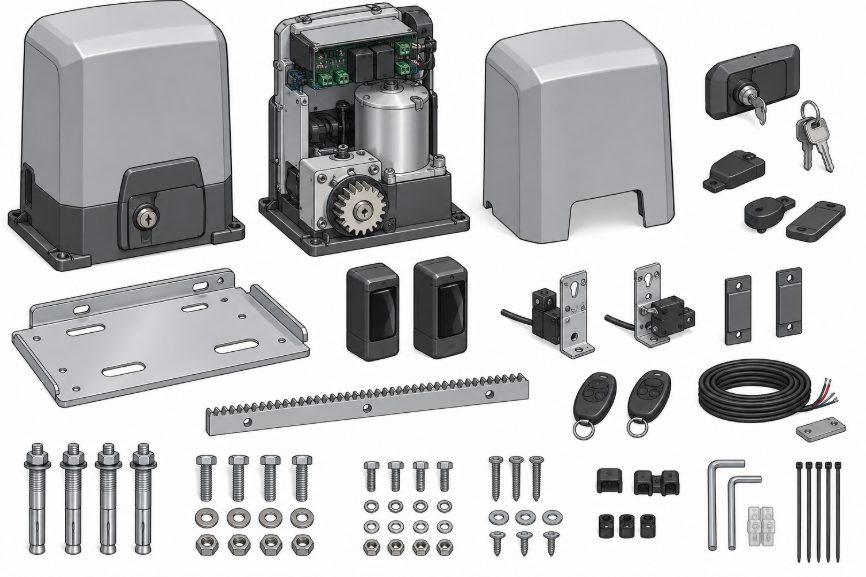

Распакуйте все компоненты и сверьте их со списком комплектов. Разложите двигатель, опорную плиту, крепежные детали и защитные аксессуары на ровной поверхности. Перед установкой проверьте отсутствие повреждений при транспортировке, рассортируйте крепежные детали по размерам, проверьте замки с ключами и убедитесь, что терминалы электронного управления чистые.

Подготовка бетонной площадки и проводки

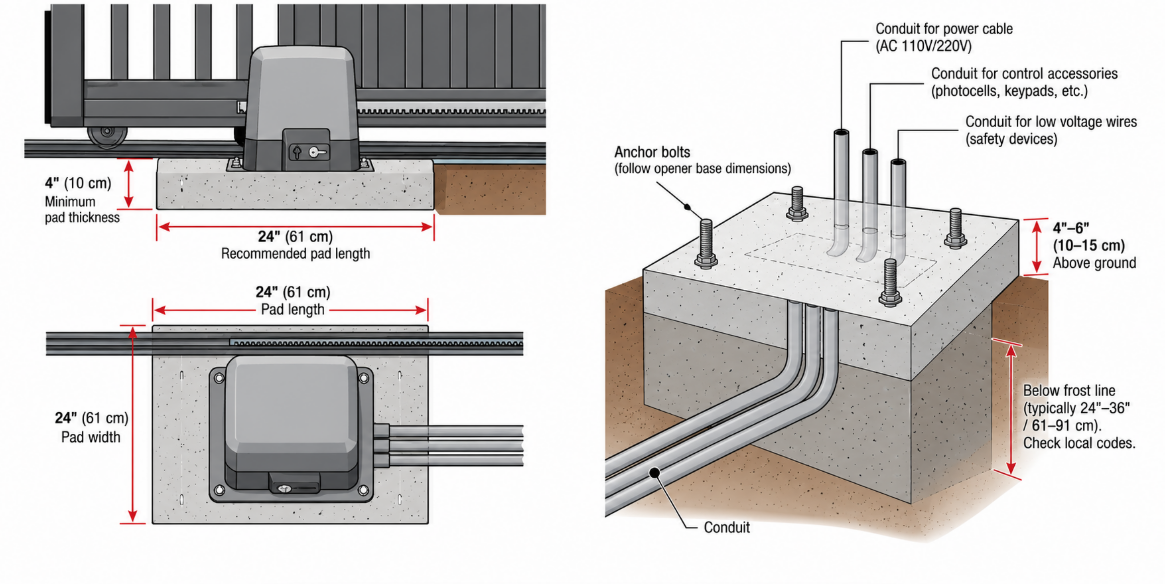

1. Выкопайте яму размером 400 x 300 x 400 мм и проложите отдельные ПВХ-провода для переменного тока и низковольтных сигналов с расстоянием между ними 100 мм.

2. Залейте быстросхватывающийся бетон с давлением не менее 25 МПа на высоте 50 мм над землей, закрепив J-образные болты, оставив 30-40 мм открытой резьбы для затвердевания в течение 24-48 часов.

3. Рассмотрите комплект откатных ворот с электроприводом, если доступ к электросети недоступен.

Расположение и монтаж устройства открывания ворот

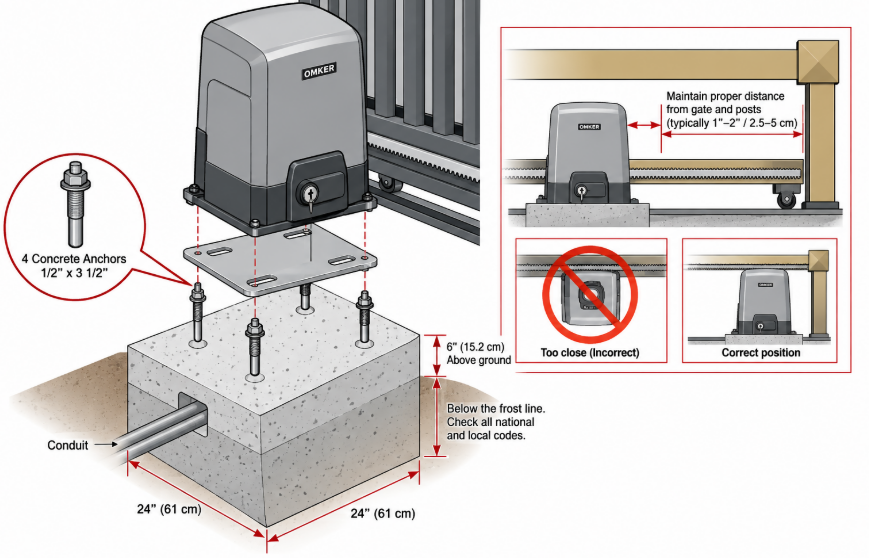

1. Навинтите нижние регулировочные гайки и шайбы на анкерные болты, установив стальную опорную плиту идеально ровно.

2. Протяните кабели через входные отверстия, свободно закрепите корпус двигателя, выровняйте параллельно направляющей ворот и надежно затяните гайки основания.

Настройка цепочки

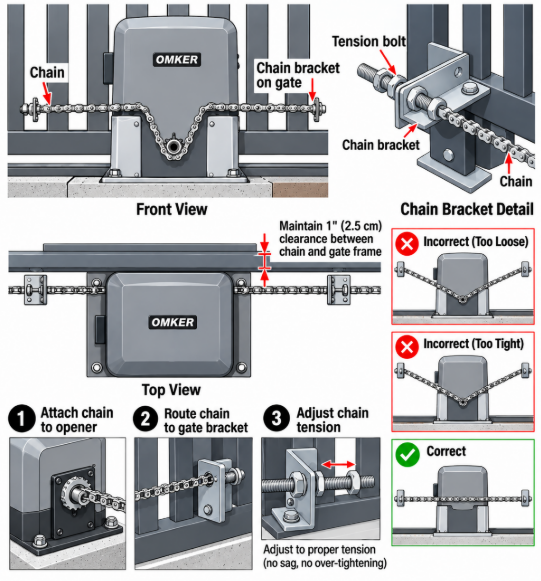

1. Отсоедините редуктор, прикрепите к раме ворот кронштейны рейки или цепи и сохраните проставку люфта шестерни 1,5 мм.

2. Непрерывно выдвигайте секции стойки вдоль рамы, сохраняя вертикальный зазор 1,5–2,0 мм над ведущей шестерней.

3. Применяйте стандартные протоколы обслуживания системы раздвижных ворот для периодической проверки износа рейки и натяжения цепи.

Установка фоторелейного барьера и дополнительных устройств безопасности

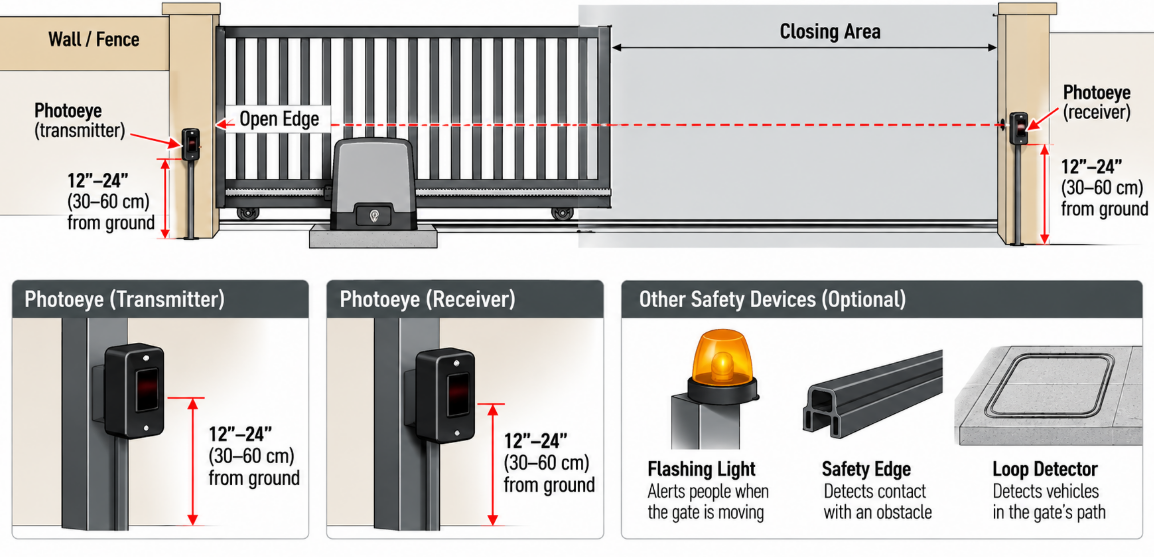

1. Установите выровненные фотоэлектрические датчики поперек опор на высоте 200–300 мм и подключите нормально замкнутые (НЗ) клеммы к плате управления.

2. Снимите заводские перемычки, прикрепите дополнительные резиновые защитные кромки вдоль передней части ворот и подключите сигнальную лампу-вспышку.

Сила и выравнивание

1. Отключите основное питание переменного тока, подсоедините клеммы фазы, нейтрали и заземления и надежно заземлите металлическую шпильку корпуса.

2. Прикрепите магнитные ограничительные приводы к стойке для точек открытия/закрытия, вручную сдвиньте ворота, чтобы проверить пределы хода, и снова включите приводную муфту.

Проверка устройств безопасности

1. Заблокируйте инфракрасный луч во время закрытия, чтобы подтвердить немедленный автореверс.

2. Поместите прочный барьер напротив стойки, чтобы проверить чувствительность электронного управления реверсом силы.

3. Отключите основное питание, чтобы проверить функциональность ручного открывания ключа и работу ручного перемещения.

4. Справочные процедуры для диагностики проблем с двигателем раздвижных ворот в случае возникновения неожиданных ошибок остановки или реверса.

Добавление аксессуаров для расширения функциональности

1. Клавиатуры и петли доступа : установите наружные беспроводные клавиатуры или индукционные петли на подъездной дороге для беспрепятственного входа/выхода.

2. Интеллектуальное и солнечное расширение : Интегрируйте интеллектуальные модули Wi-Fi/GSM и солнечные панели с резервными батареями для дистанционного управления и резервного питания.

Краткое содержание

Установка автоматического открывания раздвижных ворот требует сбалансированного подхода, сочетающего в себе прочную гражданскую конструкцию, точное механическое позиционирование и безопасную электропроводку. Систематически заливая ровный бетонный фундамент, соблюдая необходимый зазор между рейкой и шестерней в 1,5 мм, подключая обязательные фотоэлементы безопасности и калибруя электронные ограничения, начинающие установщики могут добиться плавной, надежной и безопасной работы.

Соблюдение этих инженерных рекомендаций защищает критически важные механические компоненты, продлевает срок службы коробки передач и обеспечивает долгосрочное соблюдение стандартов безопасности по периметру. Регулярное профилактическое обслуживание, включая очистку направляющих рельсов от мусора, проверку крутящего момента оборудования и проверку чувствительности автореверса, обеспечит бесшумную и надежную работу вашей автоматической системы откатных ворот на долгие годы.
