Рычаг шлагбаума контролирует доступ транспортных средств через интегрированную систему электромеханических приводов, плат обработки микроконтроллеров, детекторов контуров и устройств аутентификации доступа. При получении подтвержденного сигнала входа контроллер подает питание на двигатель, отпускает динамический механический тормоз и поднимает стрелу, чтобы разрешить разрешенный проход, прежде чем автоматически опустить ее с помощью обратной связи с датчиком безопасности.
Раздел | Краткое содержание |
Понимание функции рычага шлагбаума | Объясняет основные физические и электромеханические механизмы, лежащие в основе автоматизированной работы шлагбаумов в сфере коммерческой безопасности. |
Ключевые компоненты современных систем шлагбаумов | Разрушает структурные, механические и электронные узлы, обеспечивающие длительный срок службы. |
Интеграция с технологиями контроля доступа | Подробно описаны уровни аппаратного интерфейса, соединяющие физические барьеры со считывателями RFID, сканерами QR-кодов и кнопками. |
Факторы, которые следует учитывать при выборе системы шлагбаумных ворот | Предоставляет матрицу технических решений, основанную на ограничениях пропускной способности трафика, стабильности электропитания и прочности конструкции. |
Стрела шлагбаума действует как контролируемое физическое препятствие, которое регулирует, контролирует и проверяет движение транспортных средств между охраняемым и незащищенным периметром.
Основная цель современной барьерной системы — обеспечить соблюдение физических требований при сохранении предсказуемой пропускной способности трафика. Помимо остановки несанкционированных транспортных средств, эти системы создают четкую точку принятия решения для проверки учетных данных доступа. На корпоративных парковках, платных площадках и промышленных логистических центрах шлагбаум работает в тандеме с последующими компонентами наблюдения для сбора точных метаданных о транспортных средствах при въезде и выезде.
Основная механическая последовательность начинается, когда транспортное средство входит в зону первичной индукционной петли, встроенную в проезжую часть. Детектор контура определяет изменение магнитной массы, активируя системный контроллер. Как только логика доступа подтверждает учетные данные, внутренний двигатель приводит в движение редуктор, преобразуя вращение на высоких оборотах в контролируемый крутящий момент вала. Стрела плавно поднимается в вертикальное положение на 90 градусов, обеспечивая безопасный просвет транспортного средства перед запуском автоматического замыкающего контура, срабатывающего по таймеру или датчику.
Параметр/Функция | Стандартная спецификация барьера | Спецификация высокоскоростного шоссейного барьера |
Скорость открытия рычага | от 3,0 до 6,0 секунд | от 0,9 до 1,5 секунды |
Рейтинг рабочего цикла | от 80% до 100% непрерывно | 100% непрерывная работа |
Рабочее напряжение | 220 В переменного тока / 24 В постоянного тока, бесщеточный | Бесщеточный двигатель 24 В постоянного тока |
Максимальная длина стрелы | До 6 метров | До 3 метров |
Класс защиты IP | IP54–IP56 | IP65 наружный стандарт |

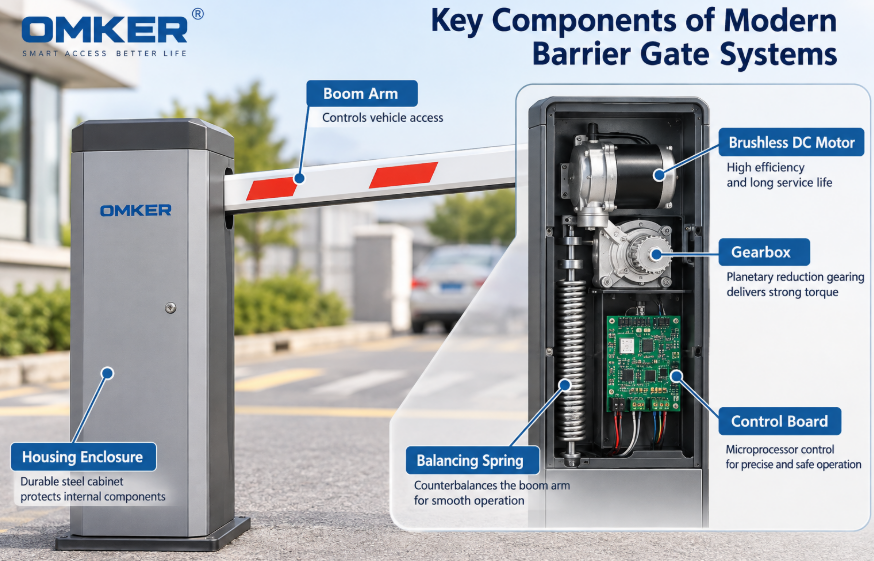

Современные системы шлагбаумов основаны на прочном шасси, в котором размещены бесщеточные двигатели постоянного тока, планетарная передача, балансировочные пружины и основные платы управления.
Структурной основой любой надежной установки контроля доступа является ее корпус. Обычно шкаф изготавливается из холоднокатаной стали или нержавеющей стали, обработанной антикоррозийным порошковым покрытием, и защищает чувствительную электронику от экстремальных воздействий окружающей среды. Внутренние пружинные механизмы балансировки откалиброваны в соответствии с удельной массой и длиной стрелы, нейтрализуя статические нагрузки и сводя к минимуму кинетическое усилие, требуемое от приводного двигателя.
Для управления периметром в тяжелых условиях выбор надежной автоматической системы парковки с прямым шлагбаумом гарантирует, что внутренние приводные шестерни будут устойчивы к износу в течение миллионов непрерывных циклов. Современные системы включают в себя бесщеточные двигатели, которые снижают тепловое напряжение, исключают деградацию угольных щеток и обеспечивают цифровое регулирование скорости. Платы управления микропроцессора контролируют потребление тока, мгновенно изменяя направление движения руки, если сопротивление указывает на физическое препятствие.
Совет по техническому обслуживанию : Проверяйте регулировку натяжения пружины противовеса каждые 500 000 циклов, чтобы предотвратить преждевременный износ ведущей шестерни и перегорание двигателя. |
Для интеграции требуется унифицированная электронная сигнализация между входами аутентификации, контурами безопасности и главной платой управления шлагбаумом.
Системы входа на основе RFID представляют собой стандарт для дальней идентификации транспортных средств без помощи рук в жилых и корпоративных объектах. Активный или пассивный RFID-считыватель обнаруживает установленный на автомобиле транспондер на расстоянии от 3 до 10 метров. Считыватель анализирует зашифрованную полезную нагрузку на контроллер доступа, который отправляет команду реле с сухими контактами на подъем барьера, не требуя от водителя полной остановки.
Для временного контроля доступа, например, на парковках для посетителей или в доках коммерческой доставки, сканеры QR-кодов представляют собой масштабируемое решение. Мобильные устройства или распечатанные бумажные ваучеры передают динамические или статические коды оптическому сканеру, установленному на высоте водителя. Сканер преобразует оптические данные в стандартные протоколы связи Wiegand или RS485, инициируя подъем стрелы шлагбаума после проверки на сервере.
В протоколах входа, контролируемых персоналом, часто используются ручные кнопочные станции, расположенные внутри домов охраны или стоек регистрации. Эти проводные или беспроводные настольные консоли обходят логику автоматической аутентификации, предоставляя сотрудникам службы безопасности немедленные полномочия отмены. Этот ручной уровень оказывается жизненно важным в периоды большого потока людей или в сценариях экстренной эвакуации, когда заграждающие планки должны оставаться заблокированными в открытом положении.
Развертывание комплексных решений для наблюдения за шлагбаумами позволяет администраторам объектов напрямую подключать камеры наблюдения высокой четкости к триггерам подъема шлагбаумов для ведения полных журналов проверки транспортных средств.
Технологический интерфейс | Основной вариант использования | Протокол связи | Типичный диапазон чтения |
УВЧ активный RFID | Парковка для сотрудников / автопарки | Виганда 26/34, ОСДП | от 3 до 12 метров |
Сканер QR/штрих-кода | Доступ для посетителей / Коммерческие участки | RS485 / TCP/IP | от 5 см до 30 см |
Детектор контура заземления | Безопасность/присутствие транспортного средства | Реле с сухим контактом | Физический переулок |
Ручная кнопка | Аварийная служба охраны | Жесткий беспотенциальный контакт | Прямая консольная линия |
Выбор правильной системы барьеров зависит от соответствия плотности движения, физической ширины полосы движения, энергетической инфраструктуры и факторов окружающей среды.
Требования к плотности и скорости трафика
В местах с высокой пропускной способностью, таких как муниципальные гаражи, требуется скорость открытия менее 1,5 секунды, чтобы предотвратить движение транспорта на дороги общего пользования. И наоборот, промышленные помещения, обслуживающие широкие грузовые автомобили, отдают предпочтение более длинным стрелам (от 5 до 6 метров) с более медленными кривыми срабатывания с высоким крутящим моментом.
Архитектура электропитания и интеграция резервного копирования
Стабильность электропитания существенно различается в зависимости от места установки. Разработчики систем должны отдавать предпочтение бесщеточным конфигурациям с напряжением 24 В постоянного тока и встроенными модулями резервного питания на свинцово-кислотных или литиевых батареях. Такая конструкция гарантирует бесперебойную работу во время перебоев в электросети без необходимости использования тяжелого внешнего ИБП.
Структурная долговечность и защита окружающей среды
Прибрежные установки или регионы с экстремальным климатом требуют специальной обработки корпуса. Корпуса системы с защитой от атмосферных воздействий и внутренними нагревательными модулями предотвращают конденсацию и коррозию компонентов в условиях минусовой температуры или высокой влажности.
Правильная установка шлагбаума требует точного крепления фундамента, правильной геометрии индукционной петли и четкого разделения сигнальных проводов для предотвращения электромагнитных помех.
Медленное движение обычно указывает на неправильное натяжение пружины противовеса, недостаточное напряжение питания приводного двигателя или неправильную настройку параметров скорости ускорения/замедления на главной плате управления. Регулировка натяжения пружины в соответствии с весом руки обычно устраняет несоответствие скорости.
Камеры распознавания номерных знаков (LPR) преобразуют номерные знаки транспортных средств в текстовые данные и запускают ворота через модуль релейных выходов или прямой выход Wiegand, подключенный к входному терминалу открытого сигнала контроллера шлагбаума.
Шарнирные или закругленные аэродинамические алюминиевые рычаги стрелы с ветроотводящими профилями минимизируют сопротивление ветра, уменьшая механическую крутящую нагрузку на внутренний приводной вал во время шторма.
Высококачественная система коммерческих шлагбаумов, оснащенная бесщеточным двигателем постоянного тока и планетарным редуктором, обеспечивает срок службы от 3 000 000 до 5 000 000 средних циклов наработки на отказ (MCBF) при регулярном обслуживании.
