Шлагбаум с откидным рычагом представляет собой специализированный механизм контроля периметра, в котором используется поворотная жесткая балка для регулирования потока транспортных средств на контрольно-пропускных пунктах с ограниченным доступом. Работая через электромеханический привод, система обеспечивает высокоскоростную авторизацию доступа, защиту от взлома и полную интеграцию с сетями считывания учетных данных для защиты чувствительных коммерческих и промышленных объектов.
Раздел | Краткое содержание |
Понимание барьеров с откидным рычагом и их роли в обеспечении безопасности | Определяет оборудование безопасности с откидными рычагами и подробно описывает их роль в защите периметра и управлении дорожным движением. |
Как действуют шлагбаумы с откидным рычагом для контроля доступа транспортных средств | Анализирует электромеханический цикл привода, регулирование скорости и пути передачи учетных данных. |
Основные компоненты барьерной системы с откидным рычагом | Исследуется внутренний двигатель, шасси, пружинные противовесы и логические контроллеры. |
Функции безопасности и эксплуатационная надежность | Подробно описаны фотоэлектрические датчики, детекторы контуров, отказоустойчивая механика и физическая защита корпуса. |
Приложения безопасности и идеальные сценарии развертывания | Описывает коммерческие, промышленные среды с высоким уровнем трафика и среды развертывания с высоким уровнем безопасности. |
Сравнение шлагбаумов с откидным рычагом и другими решениями для контроля доступа | Сопоставляет показатели производительности столбиков, раздвижных ворот и механизмов откидных рычагов. |
Надежный контроль доступа транспортных средств с помощью технологии шлагбаумов с откидным рычагом | Обобщены основные критерии выбора и долгосрочные эксплуатационные преимущества для обеспечения безопасности современных объектов. |
Шлагбаум с откидным рычагом — это физические автомобильные ворота, предназначенные для перехвата, задержки и регулирования движения въезжающих транспортных средств на безопасных границах периметра.
Инфраструктура физической безопасности во многом зависит от автоматизированных точек доступа для обеспечения пограничного контроля. В современном управлении периметром шлагбаум служит основным физическим контрольно-пропускным пунктом между несанкционированными дорогами общего пользования и помещениями объектов с ограниченным доступом. В отличие от традиционных ворот с ручным управлением, автоматические шлагбаумы обеспечивают мгновенное ограничение физического доступа, сохраняя при этом непрерывную связь с программным обеспечением для управления объектом.
Специалисты по планированию промышленной безопасности выбирают установку шлагбаума, поскольку она обеспечивает четкое визуальное сдерживание наряду с физическим запретом движения транспортных средств. Эти физические механизмы управляют скоростью транспортного средства и проверяют цифровые учетные данные перед разрешением проезда. Установка сверхпрочных шлагбаумов снижает угрозу несанкционированного выезда транспортных средств и несанкционированного доступа в чувствительные зоны.
Современные физические периметры интегрируют автоматические физические барьеры непосредственно в более широкие системы управления объектами. Эта интеграция обеспечивает полный контроль въездов и выездов транспортных средств, поддерживает протоколы безопасности на объекте и стандарты соответствия безопасности.

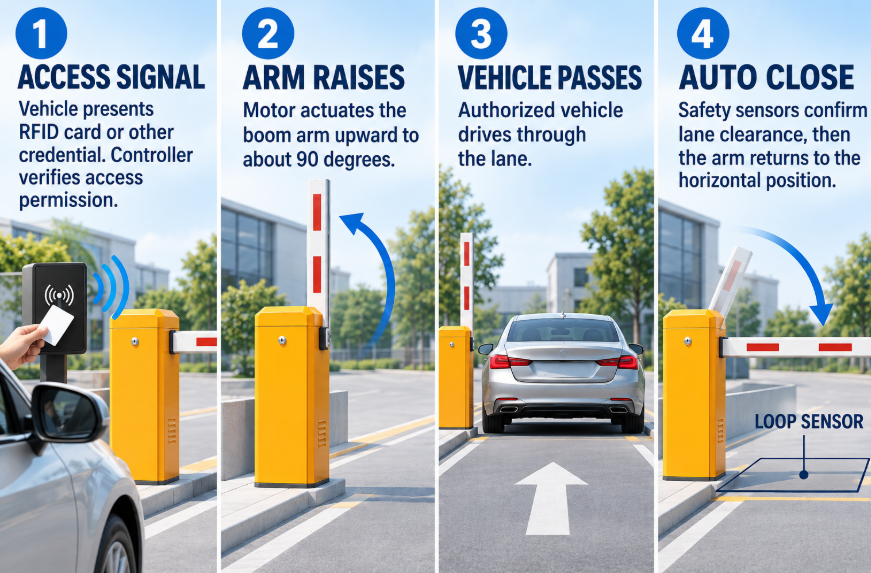

Шлагбаум с откидным рычагом работает посредством интегрированной электромеханической последовательности, запускаемой учетными данными контроля доступа для приведения в действие вращающейся горизонтальной стрелы.
Рабочий цикл автоматизированных шлагбаумов начинается, когда приближающееся транспортное средство активирует встроенный детектор индуктивной петли или предъявляет учетные данные RFID. Центральная логическая плата обрабатывает этот входной сигнал, проверяет права доступа и дает команду внутреннему приводу двигателя включиться. Чтобы изучить полную настройку оборудования для въездных полос с высокой плотностью движения, ознакомьтесь с нашим руководством по автоматическим шлагбаумам для эффективного контроля дорожного движения..
После подачи питания двигатель вращает сбалансированную механическую связь, которая преобразует высокоскоростную энергию вращения в плавное движение балки с контролируемым крутящим моментом. Жесткий рычаг поворачивается вверх на девяносто градусов по вертикали, открывая полосу движения для разрешенного транспортного средства. Частотно-регулируемые приводы и бесщеточные двигатели постоянного тока обеспечивают плавность кривых ускорения и замедления, предотвращая механические отскоки в верхней части хода хода.
После того, как автомобиль пересекает порог въезда, вторичные датчики безопасности подтверждают освобождение полосы движения, прежде чем подать сигнал контроллеру о необходимости опустить рычаг. Двигатель меняет направление, возвращая балку в горизонтальное положение покоя на проезжей части.
Сбор сигнала: логический контроллер получает сухой контакт или цифровой сигнал от считывателя RFID, системы распознавания номерных знаков или ручной кнопочной станции.
Проверка зазора: цепи безопасности проверяют, что на пути луча по периметру нет пешеходов, статических препятствий и движущихся за ним транспортных средств.
Механическое приведение в действие: двигатель приводит в движение механическую связь, плавно поднимая главную горизонтальную балку в пределах заданных параметров рабочего цикла.
Последовательность автоматического закрывания: как только петли безопасности обнаруживают, что задний бампер автомобиля вышел за пределы плоскости движения, контроллер немедленно опускает рычаг, чтобы предотвратить закрытие.
Основные компоненты барьера с откидным рычагом включают в себя шасси, приводной двигатель, планетарный редуктор, узел пружины противовеса, главную балку и программируемый логический контроллер.
В основе любого развертывания физического периметра лежат мощные приводы и механизмы шлагбаумов. Эти механические узлы преобразуют электрическую энергию в повторяемую вращательную силу, необходимую для перемещения тяжелых структурных рычагов в течение миллионов непрерывных рабочих циклов. Внутренний двигатель должен создавать достаточный крутящий момент, работая вместе с настроенным узлом пружин растяжения, который нейтрализует гравитационный вес внешнего рычага.
Внутренняя панель управления управляет всеми действиями системы, управляя напряжением двигателя, концевыми выключателями, логикой обнаружения препятствий и внешней периферийной связью. В высококачественных системах эти приводы и механизмы шлагбаумов размещаются внутри устойчивых к атмосферным воздействиям стальных шкафов, обработанных антикоррозионной грунтовкой и специальными порошковыми покрытиями, позволяющими противостоять суровым внешним условиям.
Чтобы сохранить структурную целостность во время ударов или экстремальных погодных условий, внешнее шасси оснащено кожухом из толстолистовой холоднокатаной стали или нержавеющей стали. Внутренние компоненты расположены систематически, что обеспечивает быстрый доступ технических специалистов во время плановых проверок.
Функции безопасности в шлагбаумах с откидными рычагами сочетают в себе активные датчики, пассивную физическую защиту, алгоритмы обнаружения силы и ручное управление для предотвращения травм и повреждения имущества.
Установка мощных шлагбаумов на полосах общественного или коммерческого движения требует строгого соблюдения стандартов техники безопасности. Активная безопасность опирается на двухканальные датчики индуктивной петли, врезанные в асфальт под дорожкой рычага. Эти петли обнаруживают металлические кузова транспортных средств и удерживают ворота шлагбаума в полностью открытом положении до тех пор, пока транспортное средство полностью не выйдет из зоны обнаружения.
В дополнение к петлевым детекторам инфракрасные фотоэлектрические лучи безопасности проецируют непрерывную световую полосу через проезжую часть. Если объект, пешеход или транспортное средство пересекает этот оптический луч во время опускания рычага, контроллер мгновенно прекращает движение и возвращает рычаг обратно в вертикальное положение. Усовершенствованные системы также оснащены интеллектуальным датчиком автореверса двигателя, который контролирует потребление тока и немедленно обнаруживает механическое сопротивление.
Современные системы физической безопасности часто сочетают в себе автоматические шлагбаумы и специализированные компоненты управления парковкой. Подробные технические характеристики по интеграции автоматических стрел в планировку коммерческих площадок см. в разделе « Автоматическая система парковки» с прямым стреловым шлагбаумом..
В случае полного отключения электроэнергии на объекте встроенные механические отказоустойчивые системы гарантируют, что безопасность объекта не будет поставлена под угрозу. Внутренние механические муфты позволяют сотрудникам службы безопасности вручную поднимать или опускать стрелу с помощью аварийного ключа. Альтернативно, встроенные системы резервных батарей автоматически поднимают стрелу при отключении питания, чтобы удовлетворить требования муниципальных пожарных норм.
Ключевые механизмы безопасности:
Индуктивные петли безопасности: встроенные катушки проезжей части, которые определяют массу транспортного средства и блокируют сигналы приближения.
Фотоэлектрические лучи: датчики инфракрасного света, пересекающие полосу движения, которые в случае прерывания запускают мгновенный реверс.
Двигатели обнаружения удара: приводы, которые чувствуют физическое сопротивление и переключаются в обратном направлении в течение миллисекунд.
Резиновые противоударные полоски: мягкие неопреновые нижние подушки, защищающие отделку автомобиля при случайном контакте.
Аварийное ручное отключение: блокировка механическим ключом, обеспечивающая ручное вращение рычага при отключении питания.
Примечание по техническому обслуживанию: Проверяйте баланс противовеса натяжения пружины каждые 100 000 циклов. Несбалансированные противовесы заставляют двигатель работать интенсивнее, вызывая чрезмерное нагревание и сокращая срок службы внутреннего привода коробки передач. |
Барьеры с откидным рычагом идеально подходят для контрольно-пропускных пунктов с интенсивным движением транспорта, требующих быстрых рабочих циклов, активной защиты периметра и четкой дисциплины полосы движения.
Промышленные объекты, логистические парки и торговые комплексы используют автоматизированные системы контроля доступа для организации движения большегрузного транспорта. Коммерческим объектам с высокой пропускной способностью требуются автоматические шлагбаумы, способные ежедневно выдерживать тысячи циклов открытия-закрытия без тепловой перегрузки. Установка шлагбаума промышленного класса обеспечивает бесперебойную обработку транспортных средств в часы пик утренними и вечерними поездками на работу.
В средах с высоким уровнем безопасности, таких как государственные учреждения, военные базы и центры обработки данных, барьеры с откидным рычагом используются как часть многоуровневой стратегии защиты. В таких критически важных случаях развертывания по периметру механизм откидывающегося рычага часто сочетается с автоматическими аварийными тумбами или измельчителями шин для создания непроницаемой зоны воздушного шлюза для транспортных средств.
При выборе систем контроля доступа для зарубежных рынков технические требования существенно меняются. Например, европейские корпоративные клиенты отдают предпочтение бесщеточным приводам постоянного тока в сочетании со встроенными контроллерами с регулируемой скоростью. Европейские эксплуатационные стандарты отдают предпочтение энергоэффективным двигателям, которые выделяют минимальное тепло, работают бесшумно и обеспечивают плавный пуск и плавную остановку физического торможения для продления срока службы механических компонентов.
Профили развертывания в отрасли:
Промышленные склады: основное внимание уделяется управлению грузовыми перевозками с использованием мощного оружия с высокой ветроустойчивостью.
Коммерческая парковка: приоритет отдается защите доходов и контролю билетов с помощью двигателей непрерывного действия с высокой скоростью цикла.
Правительство и оборона: особое внимание уделяется сдерживанию принудительного проникновения за счет усиленных внутренних жил кабелей и устойчивости к авариям.
Жилые поселки: основное внимание уделяется предотвращению несанкционированных посетителей с использованием малошумной работы, интегрированной с сетями RFID.
Шлагбаумы с откидным рычагом обеспечивают более высокую скорость работы и более высокие рабочие циклы, чем раздвижные ворота, обеспечивая при этом более широкое физическое покрытие полос движения, чем системы боллардов.
Объекты, выбирающие систему доступа для транспортных средств, должны сбалансировать скорость открытия, площадь конструкции, затраты на техническое обслуживание и устойчивость к физическому столкновению. Приводы и механизмы промышленных шлагбаумов разработаны специально для регулирования высокоскоростных полос движения, что значительно превосходит их по сравнению с откатными или распашными воротами в условиях интенсивного движения. В то время как для открытия раздвижных ворот может потребоваться от 15 до 30 секунд, шлагбаум освобождает полосу движения транспортного средства менее чем за две секунды.
Болларды превосходно смягчают удары транспортных средств, но им не хватает мгновенной визуальной блокировки полосы движения, обеспечиваемой полностью горизонтальным лучом. Кроме того, гидравлические столбы требуют глубоких земляных работ и обширных строительных работ, что приводит к значительно более высокой совокупной стоимости владения по сравнению с опорами барьеров, монтируемыми на поверхности.
Скорость цикла: механизмы с откидными рычагами срабатывают за 1,0–3,5 секунды, тогда как для полного открытия раздвижным воротам требуется от 15 до 30 секунд.
Сложность установки: Пьедесталы шлагбаума устанавливаются на стандартные железобетонные основания без необходимости рытья глубоких траншей и подземного дренажа.
Требования к техническому обслуживанию: простые пружинные балансиры и редукторы с прямым приводом снижают трудозатраты на долгосрочное профилактическое обслуживание.
Эффективность занимаемой площади: вертикальное вращение рычага экономит пространство по горизонтальному периметру, обеспечивая компактную многополосную установку.
Выбор высококачественного шлагбаума с откидными рычагами обеспечивает долгосрочную эксплуатационную эффективность, постоянную безопасность полос движения и минимальные затраты на обслуживание объекта.
Современная безопасность периметра опирается на надежную, воспроизводимую и интеллектуальную физическую инфраструктуру. Интеграция высокоэффективных шлагбаумов в точки въезда на ваш объект обеспечивает мгновенный контроль транспортных средств, предотвращает несанкционированный доступ и структурирует движение транспорта, не создавая узких мест. Выбирая мощные приводы и механизмы шлагбаумов, менеджеры объектов защищают свои долгосрочные инвестиции в инфраструктуру, сохраняя при этом строгие требования безопасности.
При выборе автоматизированной шлагбаумной системы оцените общий вес внутреннего редуктора, класс изоляции двигателя и степень защиты IP корпуса. Приоритетное внимание уделяется технологии высококачественных бесщеточных двигателей, прецизионным пружинным системам противовеса и комплексным контурам датчиков безопасности, что гарантирует бесперебойную работу объектов на долгие годы.
Окончательный контрольный список выбора оборудования:
Требования к рабочему циклу: убедитесь, что мощность двигателя соответствует пиковому почасовому количеству автомобилей на вашем объекте.
Конфигурация типа рычага: выберите прямую стрелу, складную шарнирно-сочлененную стрелу или рычаги с ограждением в зависимости от вертикальных зазоров между потолками.
Соображения по поводу климата: выбирайте внутренние обогреватели шкафа или охлаждающие вентиляторы для объектов, подверженных экстремальным погодным условиям.
Слои датчиков безопасности: всегда устанавливайте как детекторы с индуктивной петлей, так и оптические балки безопасности для защиты транспортных средств и пешеходов.
