Двигатель рольставней работает путем преобразования электрической энергии во вращающую силу через внутренний электромагнитный статор и ротор, приводя в движение планетарный редуктор для увеличения крутящего момента, который, в свою очередь, вращает трубчатый цилиндр, чтобы легко сворачивать или разворачивать жалюзи во время циклов открытия и закрытия. |
О двигателе роллетных ворот: обзор архитектуры трубчатого и бокового двигателя, основных механических принципов и индивидуальных промышленных интеграций.
Установка двигателя рольставни: основные процедуры настройки, параметры выравнивания, монтажное оборудование и важные методы калибровки для обеспечения долгосрочной надежности.
Компоненты и конструкция двигателя рольставни: подробное описание конструкции внутренних компонентов, выбора материалов, конструкции планетарной передачи и механизмов тепловой защиты.
Преимущества и работа двигателя рольставней: анализ передачи механической мощности, эксплуатационных преимуществ, повышения эффективности и управления динамикой нагрузки во время высокочастотных циклов.
Источники питания для двигателей жалюзи: исследование однофазных, трехфазных, резервных аккумуляторных и гибридных солнечных конфигураций, предназначенных для бесперебойной коммерческой эксплуатации.
Работа двигателя и контроль температуры: техническая оценка механических концевых выключателей, рабочих циклов, датчиков термоотключения и протоколов активного управления температурой.
Двигатель рольворот – это электромеханический приводной механизм, предназначенный для автоматизации вертикального перемещения ламелей штор по неподвижным направляющим. Эти двигатели заменяют ручные рукоятки, пружины с противовесом и цепные тали автоматизированными вращательными устройствами с высоким крутящим моментом. Размещая узел двигателя внутри приводной трубы или монтируя его снаружи на прочный боковой фланец, эти устройства обеспечивают точное регулирование скорости, автоматическую остановку и интеграцию с современными сетями контроля доступа.
С инженерной точки зрения приводы жалюзи делятся на две основные механические конструкции: трубчатые двигатели и промышленные двигатели бокового (или центрального) монтажа. Трубчатые двигатели устанавливаются непосредственно внутри цилиндрического вала, увеличивая пространство над головой и сохраняя эстетичный внешний вид. В устройствах бокового монтажа используются сверхмощные приводные цепи или прямые зубчатые муфты для подъема массивных полотен промышленных ворот весом до нескольких тонн.
Стандартные трубчатые двигатели : предназначены для коммерческих витрин, оконных жалюзи и легких защитных ставен. Эти компактные устройства работают на фиксированных скоростях с низким уровнем шума.
Трубчатые двигатели с ручным дублированием : Оснащены внутренней червячной передачей, позволяющей вручную управлять кривошипом во время полных отключений электроэнергии.
Мощные двигатели боковой установки : созданы для высокочастотных промышленных складских ворот, имеют трехфазные электрические входы и встроенные предохранительные тормоза падения.
В компании OMKER наша команда инженеров уделяет первоочередное внимание прочности конструкции и плавному вращающему моменту. Благодаря изготовленным с высокой точностью стальным шестерням и обмоткам из высококачественной меди каждый двигатель для рольставен обеспечивает длительный срок службы при тяжелых эксплуатационных нагрузках. Европейские коммерческие клиенты регулярно запрашивают индивидуальные лимиты, малошумные тормозные системы и встроенные карты управления. Ознакомьтесь с нашими техническими характеристиками и проконсультируйтесь с нашими экспертами через службу технической поддержки OMKER, чтобы оптимизировать архитектуру автоматизации входа.
Диапазон внутренних диаметров : трубчатые блоки обычно имеют диаметр 35 мм, 45 мм, 59 мм или 92 мм, что соответствует стандартным приводным трубкам, тогда как двигатели бокового монтажа устанавливаются снаружи на фланцевых кронштейнах.
Диапазон выходного крутящего момента : Компактные трубчатые двигатели обеспечивают крутящий момент от 10 Нм до 300 Нм, а промышленные системы бокового монтажа — от 300 Нм до 2000+ Нм.
Конструктивные материалы рамы : В закрытом трубчатом корпусе используется литой под давлением алюминий и экструдированная сталь, тогда как в тяжелых промышленных приводах используются чугунные корпуса.
Характеристики рабочего цикла : Трубчатые двигатели рассчитаны на 4–6 минут непрерывной работы (прерывистый режим S3), тогда как трехфазные двигатели поддерживают непрерывные рабочие циклы S1/S2.
Совет по эксплуатации : при выборе двигателя для рулонных ворот рассчитайте общий вес полотна плюс 30-процентный коэффициент запаса прочности, чтобы учесть трение направляющих, устойчивость к ветровым нагрузкам и смазочные материалы для холодной погоды. Недостаточный крутящий момент двигателя приводит к чрезмерному накоплению тепла, что приводит к преждевременному отключению по тепловой перегрузке во время последовательных рабочих циклов. |
Правильная установка напрямую определяет срок службы, уровень шума и соответствие требованиям безопасности любого двигателя рольставен. Неправильное осевое выравнивание приводит к неравномерной нагрузке на шестерню, сильной вибрации и преждевременному износу головки привода и переходного кольца привода.
Подготовка вала : Убедитесь, что восьмиугольная или круглая ведущая труба чистая, без заусенцев и без внутренних сварных швов. Вставляйте сердечник двигателя так, чтобы адаптер привода плотно прилегал к упору трубки.
Блокировка короны и ведущего колеса : закрепите адаптер привода на трубке с помощью заклепок или стопорных винтов. Избегайте использования длинных винтов, которые могут проткнуть внутренний корпус двигателя или повредить медные обмотки статора.
Монтаж и выравнивание кронштейна : Закрепите кронштейн головки двигателя на торцевой пластине с помощью высокопрочных крепежей. Проверьте идеальное горизонтальное выравнивание вала бочки с помощью прецизионного уровня, чтобы предотвратить неравномерное распределение нагрузки.

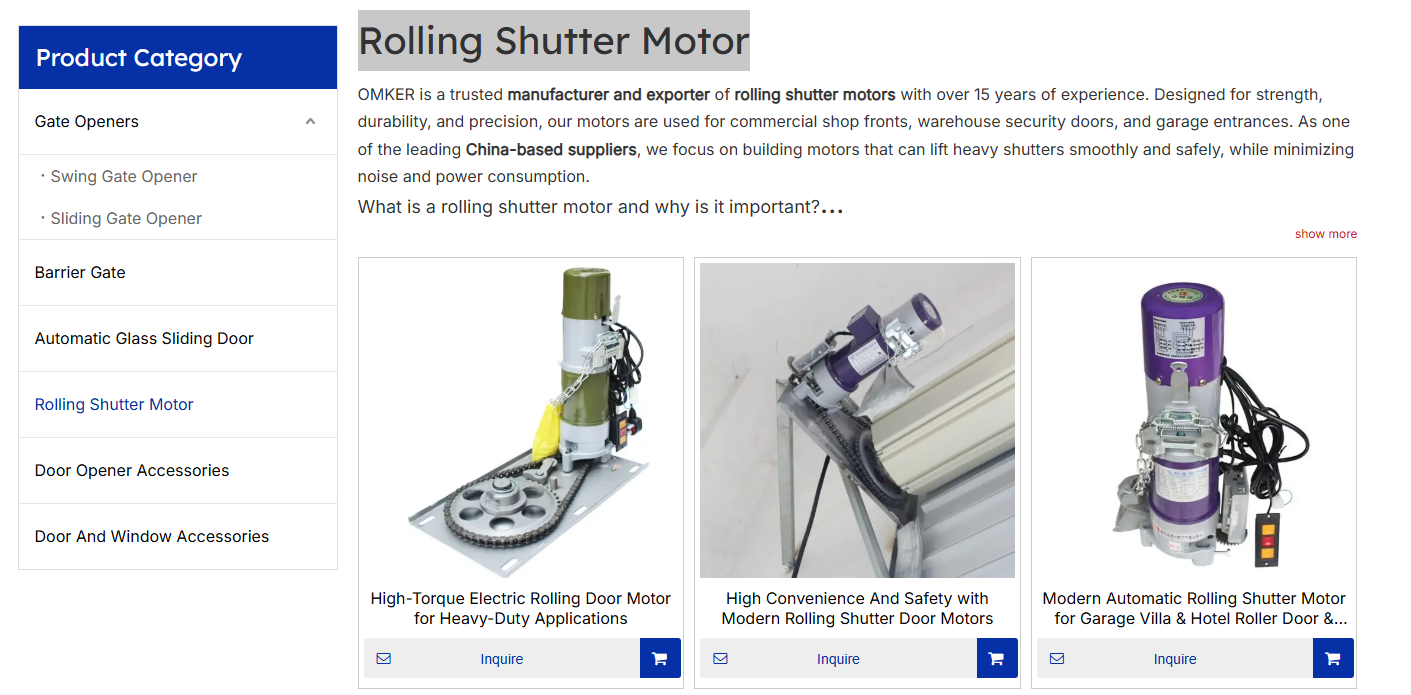

Откройте для себя полную линейку двигателей для роллетных ворот OMKER и найдите идеальную конфигурацию привода для вашей конкретной установки: Откройте для себя полную линейку двигателей для роллетных ворот OMKER.
Допуск по горизонтали ствола : Сохраняйте отклонение вала в пределах 1,5 мм на расстоянии 3 метров, чтобы избежать неравномерного охвата планок и преждевременной усталости подшипников.
Установка винтового крепления : Ограничьте глубину внутреннего винта в приводной трубке до менее 10 мм, чтобы предотвратить прокалывание изоляции катушки статора и возникновение короткого замыкания.
Проводка капельной петли и радиус изгиба : Поддерживайте динамический радиус изгиба кабеля не менее 50 мм и сформируйте нисходящую капельную петлю, чтобы предотвратить попадание воды.
Регулировка ограничительного винта : во время калибровки выполняйте точную регулировку на пол-оборота, чтобы избежать чрезмерного хода и структурных заеданий шторки.
Примечание по техническому обслуживанию : во время установки убедитесь, что кабель электропитания образует нисходящую петлю перед входом в головку двигателя. Это предотвращает попадание дождевой воды или конденсата по проводу кабеля прямо в корпус электронного ограничителя. |
Внутренняя конструкция привода рольставен отражает строгие требования машиностроения, оптимизированные для экстремальных пространственных ограничений. Трубчатый двигатель должен сочетать в себе создание высокого крутящего момента, снижение скорости, определение положения и динамическое торможение в удлиненном цилиндрическом корпусе.
Электромагнитный статор и ротор : Магнитная проволока из чистой меди, обернутая вокруг пластин из высококачественной кремниевой стали, генерирует сильный электромагнитный поток, создавая стабильную вращательную силу с минимальными потерями тепловой энергии.
Многоступенчатый планетарный редуктор : Компактные планетарные передачи равномерно распределяют механическую нагрузку по нескольким точкам контакта зубьев шестерни. Такая конструкция значительно снижает механическую усталость и одновременно увеличивает выходной крутящий момент двигателя.
Электромагнитный тормоз в сборе : Пружинные электромагнитные тормоза дискового типа мгновенно блокируют приводной вал при прекращении подачи электроэнергии, предотвращая смещение занавеса или падение под действием силы тяжести.
Механический/электронный ограничительный узел : Прецизионные микропереключатели, приводимые в движение ходовыми винтами с мелкой резьбой, подсчитывают общее количество оборотов вала барабана и отключают мощность в заданных верхних и нижних положениях шторки.
Инженеры часто анализируют, как с течением времени механический износ приводит к повреждению этих компонентов. Если вы наблюдаете скрежет или неконтролируемое падение ставен, обратитесь к нашему подробному руководству по устранению неполадок, посвященному выявлению механических неисправностей двигателя рольставен, чтобы предотвратить полные отказы структурной системы.
Сердечник статора : Изготовлен из холоднокатаных листов кремнистой стали для подавления вихревых тепловых потерь во время длительных циклов.
Планетарные передачи : изготовлены с высокой точностью из высокопрочной порошковой стали для увеличения крутящего момента в ограниченном пространстве.
Тормозной узел : оснащен безасбестовой фрикционной накладкой для динамичного, мгновенного и надежного механического удержания.
Корпус двигателя : Изготовлен из коррозионностойкой экструдированной стали, обеспечивающей жесткое выравнивание внутреннего вала при высоких нагрузках.
Редукторы концевых выключателей : изготовлены из износостойкого технического полимера POM, что обеспечивает точный подсчет циклов в течение десятилетий использования.
Философия дизайна : Почему мы изготавливаем корпуса двигателей с бесшовными корпусами из экструдированной стали? На основе практического опыта инженеры OMKER установили, что литые алюминиевые корпуса могут деформироваться под действием резких обратных моментов ветровой нагрузки. Стальные корпуса сохраняют допуски зацепления вала шестерни, исключая заедание шестерни и значительно продлевая срок службы коробки передач. |

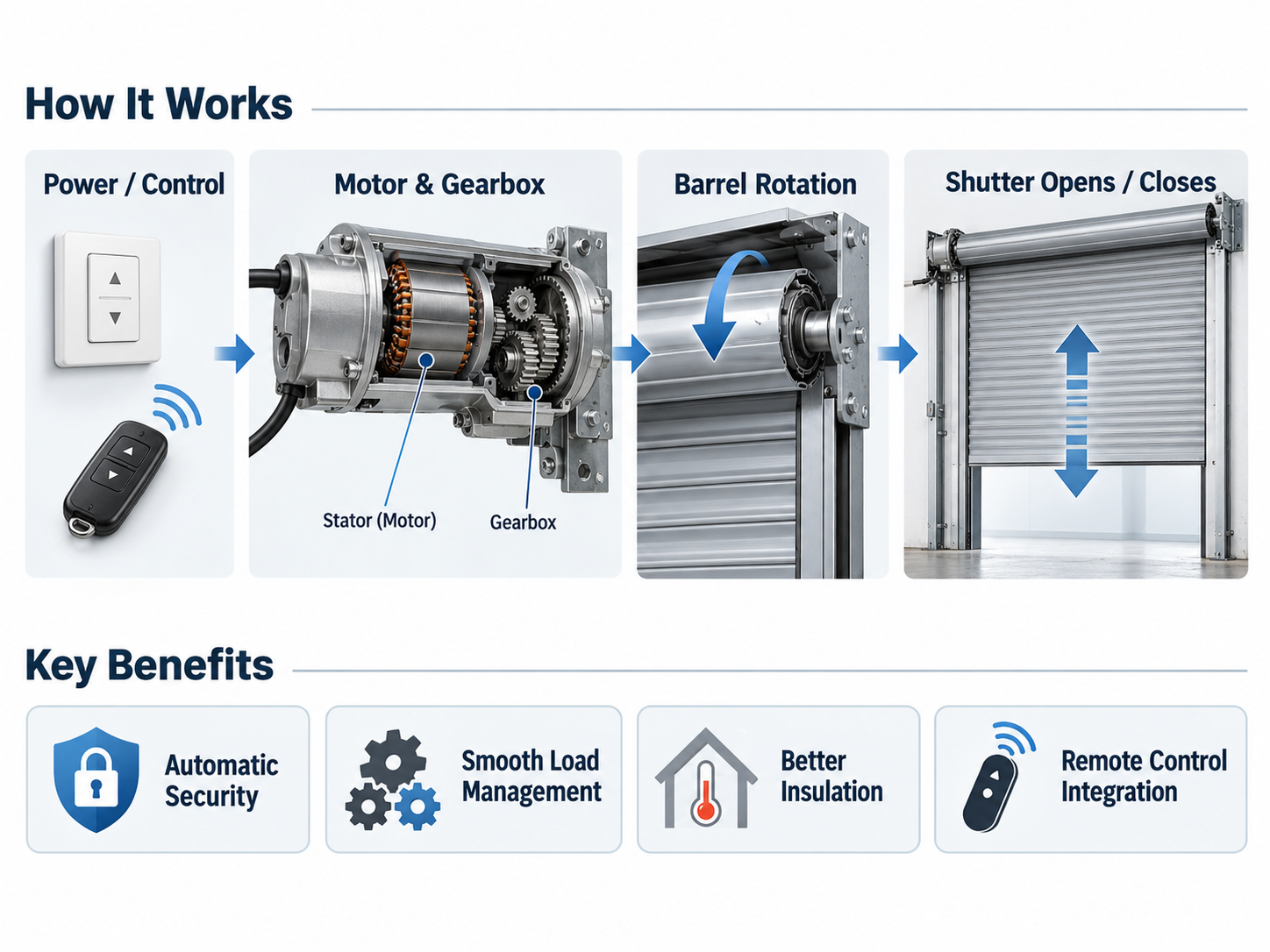

Понимание того, как работает двигатель рольставен , требует анализа преобразования электрической энергии в линейное движение штор. Когда управляющий переключатель или беспроводной передатчик подает питание на катушку статора, ротор вращается с высокой скоростью (обычно от 1400 до 2800 об/мин). Это высокоскоростное вращение с низким крутящим моментом передается в многоступенчатый планетарный редуктор, преобразуя скорость в высокий выходной крутящий момент (обычно от 12 до 30 об/мин на главном ведущем колесе).
Автоматизированная охрана объекта : моторизованные жалюзи исключают необходимость использования физических замков и ручных цепей, автоматически блокируясь с помощью электромагнитных систем динамического торможения при закрытии.
Тепловая эффективность и изоляция : последовательное закрытие с электроприводом сохраняет плотное уплотнение краев, сводя к минимуму утечки воздушного потока HVAC и снижая затраты на электроэнергию в здании.
Плавное управление нагрузкой : протоколы контроллера плавного пуска и плавного останова исключают механические удары, предотвращая деформацию планок и продлевая срок службы направляющих.
Для крупных распределительных центров оснащение рулонных завес надежными приводами исключает дорогостоящие задержки, вызванные заклиниванием механических цепей. Чтобы модернизировать систему автоматизации доступа на вашем объекте, приобретите приводные решения коммерческого уровня непосредственно из официальной серии приводов для рольставней OMKER..
Скорость подъема : Автоматизированные моторизованные системы в среднем составляют от 3 до 6 секунд на метр по сравнению с 10-30 секундами на метр у ручных цепных тельферов.
Механическое напряжение : электроприводы создают постоянный, равномерный крутящий момент вдоль трубы ствола, исключая резкие движения, которые деформируют планки занавеса.
Интеграция управления : автоматизированные приводные устройства легко подключаются к беспроводным пультам дистанционного управления, считывателям доступа RFID, панелям ПЛК и сетям управления зданием.
Принцип работы Основное примечание : Фактическая нагрузка на электродвигатель рольставней постоянно меняется во время работы. По мере того, как занавеска сворачивается, эффективный диаметр ствола увеличивается с каждым слоем планок, обернутых вокруг трубки. Это увеличивает эффективное плечо рычага, требуя максимального крутящего момента непосредственно перед полностью открытым положением. |
Выбор правильной конфигурации электропитания гарантирует надежную работу вашего двигателя рольставней в различных условиях окружающей среды и в различных конфигурациях коммунальной инфраструктуры. Требования к электропитанию варьируются от бытовых однофазных источников питания до трехфазных соединений тяжелой промышленности.
Однофазное питание переменного тока (230 В/120 В) : стандартная конфигурация для витрин розничной торговли малого и среднего бизнеса и оконных ставен в жилых домах. В этих двигателях используется внутренний рабочий конденсатор для создания фазового сдвига, необходимого для пускового крутящего момента.
Трехфазный переменный ток (380 В/415 В) : используется в тяжелой промышленности. Трехфазное питание обеспечивает плавный крутящий момент без необходимости использования пусковых конденсаторов, что обеспечивает непрерывный рабочий цикл (класс S1) для логистических доков.
Системы питания постоянного тока 24 В : Низковольтные приводные устройства постоянного тока, питающиеся от резервных аккумуляторов, заряжаемых от сети, или от солнечных батарей. Необходим для аварийных противопожарных ставней, которые должны срабатывать автоматически при полном отказе сети.
Однофазный переменный ток (120 В/230 В) : стандартное подключение к сети, идеально подходящее для витрин и жилых ставен; использует внутренние рабочие конденсаторы для создания пускового крутящего момента.
Трехфазный переменный ток (380 В/415 В) : Высокоэффективное питание для логистических центров; исключает пусковые конденсаторы для обеспечения непрерывной работы в режиме S1.
Низкое напряжение постоянного тока (система 24 В) : конфигурация с батарейным питанием, предназначенная для противопожарных барьеров и автономных входов с солнечной энергией во время полного отключения электроэнергии.
Рекомендации по выбору мощности: В регионах с нестабильными электрическими сетями однофазные двигатели часто выходят из строя из-за перепадов напряжения, которые не позволяют рабочему конденсатору начать вращение. На этих рынках OMKER рекомендует устанавливать приводы постоянного тока 24 В со встроенными блоками управления батареями, обеспечивающими стабильную подачу тока независимо от колебаний местной сети. |
Когда двигатель рольставни поднимает тяжелую завесу, электрическое сопротивление в обмотках статора и механическое трение внутри планетарных шестерен выделяют тепло. Поскольку трубчатые двигатели заключены в герметичные приводные трубы, управление рассеиванием тепла имеет жизненно важное значение для предотвращения разрушения изоляции.
Биметаллический термовыключатель . Этот термочувствительный переключатель, встроенный непосредственно в пучок медных катушек статора, размыкает электрическую цепь, когда внутренняя температура достигает примерно 135–150 °C, отключая мощность для предотвращения перегорания обмотки.
Номинальные параметры рабочего цикла (стандарты S2/S3) : Большинство коммерческих трубчатых двигателей имеют рейтинг S2 (кратковременный режим) или S3 (прерывистый периодический режим), обычно ограничивающий время непрерывной работы до 4–6 минут, прежде чем потребуется период охлаждения.
Изоляционные материалы класса H : В двигателях с высокими техническими характеристиками используется эмалированный магнитный провод класса H, рассчитанный на температуру до 180°C, что обеспечивает превосходную защиту от повреждения изоляции, вызванного случайными циклами перегрузки.
Порог срабатывания датчика : Биметаллические переключатели разрывают цепь при температуре от 135°C до 150°C для защиты обмоток статора.
Продолжительность цикла охлаждения : Стандартное термическое восстановление требует 15–20 минут отдыха при естественном охлаждении окружающей среды.
Класс изоляции катушки : Высокопроизводительные устройства оснащены магнитным проводом класса H, способным выдерживать внутренние температуры до 180°C.
Точность позиционного ограничения : прецизионные механизмы концевых выключателей с мелкой резьбой обеспечивают точность остановки в пределах +/- 0,5 мм в течение тысяч циклов.
Протокол тепловой защиты : Никогда не отключайте внутренний термовыключатель, если двигатель рольставни останавливается во время высокочастотного тестирования. Дайте устройству завершить естественный 20-минутный цикл охлаждения. Обход температурных ограничений навсегда нарушает изоляцию медной катушки, создавая риск короткого замыкания, пожара и полного выхода из строя приводного двигателя. |
