Как работает механизм открывания откатных ворот?

Устройство для открывания раздвижных ворот работает путем преобразования кинетической энергии вращения электродвигателя в линейную горизонтальную силу через приводную шестерню, которая входит в зацепление с соответствующей зубчатой ​​рейкой или роликовой цепью, прикрепленной вдоль нижнего пролета панели ворот, тем самым открывая или закрывая ворота по системе слежения, управляемой интеллектуальными электронными панелями управления.

Чтобы полностью осознать стратегическую ценность выбора полноценной системы автоматизации, менеджеры по закупкам и инженеры по безопасности должны проверить, как эти системы обеспечивают стабильный рабочий цикл в сложных условиях. Анализируя структурные компоненты, пошаговые электронные сигнальные пути и защитные сенсорные массивы, встроенные в эти приводные системы, вы можете легко реализовать оптимизированный план контроля доступа, который защищает активы, улучшает транспортный поток и гарантирует десятилетия работы без обслуживания.

В следующих разделах представлен исчерпывающий технический анализ современной автоматизации шлагбаумов:

• Основной механизм устройства открывания откатных ворот

• Ключевые компоненты приводов промышленных откатных ворот

• Пошаговый процесс эксплуатации автоматических ворот

• Технические характеристики и критерии выбора продукции

• Важные функции безопасности и рекомендации по устранению неполадок

• Стратегические преимущества усовершенствованных приводов откатных ворот

• Заключение

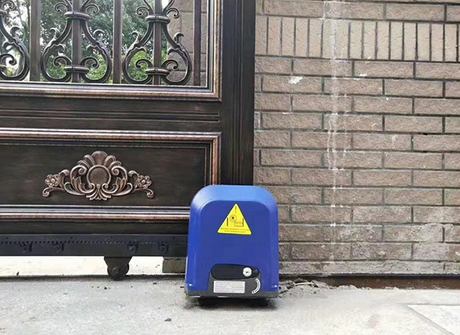

Основной механизм устройства открывания откатных ворот

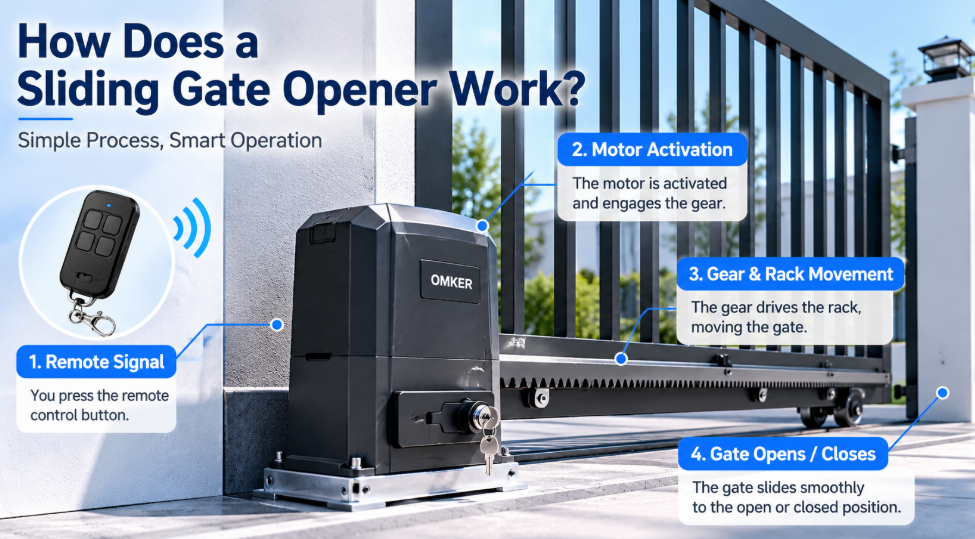

Фундаментальный механический принцип работы устройства открывания раздвижных ворот основан на непрерывном преобразовании электрической энергии в точную горизонтальную линейную силу через жесткое соединение зубчатой ​​передачи с рейкой или систему роликовых цепей высокого натяжения, приводимую в движение внутренним двигателем.

В основе каждой автоматизированной системы периметра лежит преобразование высокоскоростного вращательного движения с низким крутящим моментом от электродвигателя переменного или постоянного тока в низкоскоростное линейное движение с высоким крутящим моментом. Этот процесс начинается в тот момент, когда внутренняя плата управления подает питание на обмотки двигателя. Поскольку стандартные электродвигатели вращаются со скоростью, слишком высокой для прямого включения ворот, крутящий момент немедленно направляется через встроенный редуктор. Этот редуктор обычно оснащен червячными или планетарными передачами, погруженными в масляную ванну или покрытыми высоковязкой синтетической смазкой для уменьшения трения, устранения механического износа и экспоненциального увеличения выходного крутящего момента, необходимого для преодоления статической инерции тяжелых стальных конструкций ворот.

Как только крутящий момент увеличивается, он передается на внешний компонент привода, чаще всего на ведущую шестерню из закаленной стали или ведущую звездочку для тяжелых условий эксплуатации. В стандартной реечной конфигурации эта внешняя шестерня непосредственно входит в зацепление с непрерывной линейной зубчатой ​​рейкой, которая прикручена болтами или приварена по всей горизонтальной длине створки ворот. Когда шестерня вращается по часовой стрелке или против часовой стрелки, ее зубья фиксируются в зубчатой ​​рейке, плавно заставляя ворота скользить по направляющим. В альтернативных конфигурациях с цепным приводом звездочка приводит в движение непрерывную петлю промышленной роликовой цепи, прикрепленной к обоим концам рамы ворот, перемещая ворота вперед и назад по проему подъездной дороги с одинаковой точностью и стабильностью.

Кроме того, физическое движение должно тщательно контролироваться, чтобы поддерживать абсолютное выравнивание и минимизировать структурное трение. Сама створка ворот поддерживается прочными нижними колесами, которые движутся по перевернутой V-образной или круглой гусенице, надежно закрепленной в бетонном фундаменте поперек подъездной дорожки. На объектах, где прокладка грунтовых путей нецелесообразна из-за снега, льда, мусора или интенсивного движения транспортных средств, используется консольная система. В консольной конструкции ворота подвешиваются над подъездной дорогой и поддерживаются внутренними роликовыми узлами, заключенными в специальную нижнюю направляющую. Независимо от того, используется ли гусеничная или консольная конструкция, сверхмощный механизм открывания раздвижных ворот обеспечивает контролируемую, неослабевающую линейную силу, необходимую для плавного перемещения шлагбаума по заданному пути движения.

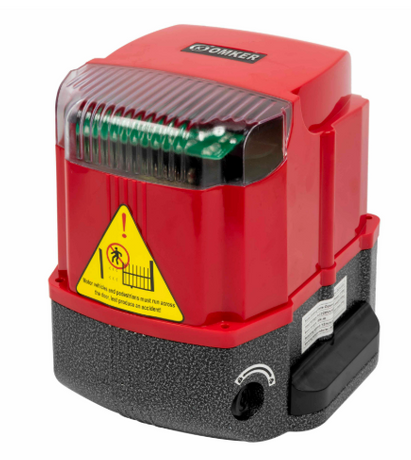

Ключевые компоненты приводов промышленных откатных ворот

Приводы промышленных ворот представляют собой сложнейшие электромеханические узлы, состоящие из мощных электродвигателей, интеллектуальных электронных плат управления, точных механических концевых выключателей, прочных приводных шестерен и защищенных от атмосферных воздействий защитных кожухов, рассчитанных на десятилетия непрерывного воздействия.

Чтобы обеспечить абсолютную эксплуатационную надежность в коммерческих зонах с интенсивным движением транспорта и сложных промышленных условиях, каждый компонент внутри привода должен быть изготовлен с соблюдением строгих инженерных допусков. Первичным двигателем в этих системах является либо двигатель переменного тока (AC), идеально подходящий для чрезвычайно массивных ворот, требующих непрерывной мощности, либо двигатель постоянного тока (DC), который обеспечивает беспрецедентный контроль над кривыми скорости, облегчает процедуры плавного запуска и плавного останова и легко интегрируется с системами резервного питания от батарей. Эти двигатели соединены с усовершенствованными полупроводниковыми панелями управления, которые действуют как центральная нервная система устройства, обрабатывая входные сигналы от датчиков контура, пультов дистанционного управления, устройств считывания карт и датчиков безопасности, одновременно отслеживая потребление электрического тока в реальном времени для обнаружения механических препятствий.

Еще одним важным структурным элементом современных приводов промышленных откатных ворот является узел концевого выключателя, который точно сообщает плате управления, когда ворота достигли полностью открытого или полностью закрытого положения. Это могут быть физико-механические микропереключатели, срабатывающие с помощью металлической запорной пластины, прикрепленной к стойке, или усовершенствованные магнитные датчики приближения, которые обнаруживают поляризованные магниты без физического контакта, полностью исключая механический износ и уязвимость к низким температурам или скоплению грязи. Ниже приведено подробное архитектурное описание основных внутренних компонентов, определяющих производительность и долговечность этих устройств автоматизации ворот премиум-класса:

Ключевые компоненты сборки

1. Электроприводной двигатель: доступен в конфигурациях с напряжением 24 В постоянного тока, 110 В переменного тока или 230 В переменного тока, генерирует основной вращательный момент, необходимый для начала движения.

2. Интеллектуальный логический контроллер: материнская плата с микропроцессорным управлением, которая управляет системным программированием, конфигурациями безопасности, временными задержками и интеграцией внешних аксессуаров.

3. Редуктор в сборе: комплекты шестерен из закаленной легированной стали или бронзы, которые снижают скорость вращения и одновременно значительно увеличивают выходное усилие.

4. Муфта ручного отпуска: механическая система дублирования с ключом, которая отключает коробку передач от ведущей шестерни, обеспечивая ручное перемещение ворот во время полного отключения электроэнергии.

5. Всепогодный корпус NEMA: ударопрочный, устойчивый к УФ-излучению корпус из АБС-пластика или литого алюминия со степенью защиты IP54 или выше для изоляции деликатной электроники от дождя, пыли и агрессивных элементов, находящихся в воздухе.

Пошаговый процесс эксплуатации автоматических ворот

Последовательная работа современных приводов откатных ворот включает в себя хорошо скоординированную цепочку приема беспроводных команд, электронное распределение энергии, контролируемое ускорение, постоянный контроль безопасности и точное механическое замедление для обеспечения плавного контроля периметра.

Весь рабочий цикл начинается, когда авторизованный пользователь взаимодействует с интерфейсом контроля доступа, таким как беспроводной пульт дистанционного управления дальнего действия, приложение для смартфона, считыватель бесконтактных RFID-карт или детектор индукционной петли подземного транспортного средства. Это устройство посылает электрический импульс или защищенный радиочастотный сигнал с плавающим кодом на встроенный модуль приемника на плате логического управления. После проверки учетных данных безопасности или действительности сигнала микропроцессор немедленно выходит из режима ожидания, выполняет мгновенную внутреннюю диагностическую проверку безопасности и подает питание на главные силовые реле или твердотельные МОП-транзисторы для направления электрического тока на обмотки приводного двигателя.

После подачи питания система начинает фазу плавного запуска. Вместо того, чтобы захлопывать ворота с немедленным максимальным крутящим моментом, что могло бы вызвать сильный механический удар по зубьям шестерни, ослабить крепежные болты и сократить срок службы конструкции ворот, плата управления постепенно увеличивает напряжение или модулирует частоту, чтобы плавно разогнать ворота до максимальной номинальной скорости движения. На этом этапе в середине пути плата управления непрерывно собирает данные со встроенного цифрового энкодера или подсчитывает импульсы от вращения двигателя, чтобы точно отслеживать физическое положение ворот с точностью до миллиметра на пролете проезжей части.

Когда панель ворот приближается к концу своего физического пути движения, система вступает в заключительную фазу. Плата управления считывает сигнал приближающегося концевого выключателя или распознает заранее запрограммированную точку замедления с помощью своих внутренних данных энкодера. Затем он переводит двигатель в режим плавного останова, постепенно уменьшая ток, чтобы замедлить ворота до плавного ползания непосредственно перед тем, как они достигнут поста физического останова. Это предотвращает разрушительные воздействия на конструкцию и обеспечивает надежную фиксацию ворот в приемной защелке. Однако, если ворота когда-либо перестанут реагировать правильно или в середине цикла произойдет повреждение электрической системы, операторы должны знать, как сбросить электронику устройства открывания ворот, чтобы повторно откалибровать пределы перемещения и восстановить безопасную, автоматизированную функциональность входного барьера.

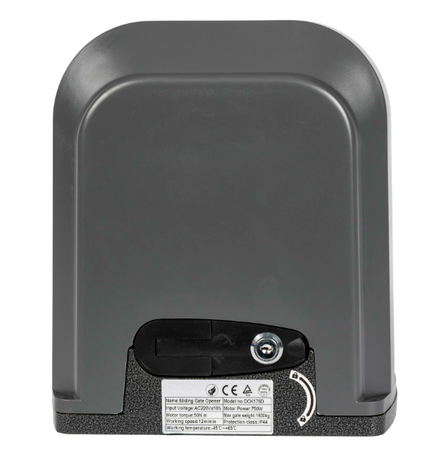

Технические характеристики и критерии выбора продукции

Выбор подходящей автоматизированной системы привода требует тщательной оценки основных инженерных параметров, включая максимальную грузоподъемность, скорость линейного перемещения, номинальные значения ежедневного рабочего цикла и специальные требования к электроэнергии.

Когда менеджеры по закупкам определяют систему автоматизации для коммерческого проекта, соответствие технических характеристик машины физическим реалиям объекта имеет решающее значение для предотвращения преждевременного механического отказа. Первым показателем, который необходимо оценить, является максимальная грузоподъемность ворот, которая всегда должна включать значительный запас прочности для учета сопротивления ветра, накопления трения с течением времени и потенциального провисания конструкции. Приводы для бытовых ворот обычно рассчитаны на ворота весом от 300 до 800 кг, тогда как промышленные модели для тяжелых условий эксплуатации могут с абсолютной легкостью манипулировать колоссальными барьерами по периметру весом от 2000 до 4000 кг.

Еще одним незаменимым показателем является номинальный рабочий цикл, который определяет процент времени, в течение которого оператор может работать непрерывно, не перегревая катушки двигателя и не отключая переключатели защиты от тепловой перегрузки. Бытовые системы часто имеют рабочий цикл от 30% до 50%, то есть они предназначены для отдыха между периодическими операциями. И наоборот, высокочастотные коммерческие установки, такие как ворота безопасности аэропортов или загруженные распределительные центры, требуют 100% непрерывного рабочего цикла, используя бесщеточные двигатели постоянного тока и редукторы с масляным охлаждением для непрерывной работы 24 часа в сутки. В таблице ниже представлены основные характеристики приводов премиум-класса для коммерческих и жилых помещений:

Матрица сравнения характеристик операторов

В дополнение к весу и рабочему циклу при выборе должны учитываться факторы окружающей среды, такие как колебания температуры окружающей среды и ветровая нагрузка. Ворота из цельных панелей действуют как гигантские паруса в условиях сильного ветра, создавая огромную боковую нагрузку на направляющие ворот и значительно увеличивая крутящий момент, необходимый для их перемещения. Таким образом, следует выбирать промышленных операторов с большими резервами мощности и адаптивными электронными возможностями измерения тока для динамической корректировки кривых силы при борьбе с высоким сопротивлением ветра или незначительными препятствиями на пути без ложного срабатывания безопасных последовательностей автореверса.

Важные функции безопасности и рекомендации по устранению неполадок

Современные правила автоматизации ворот требуют обязательной интеграции многоуровневых механизмов безопасности, включая фотоэлектрические датчики сквозного луча, активные контактные защитные кромки и высокочувствительные электронные алгоритмы реверсирования тока для предотвращения повреждений транспортных средств и травм.

Поскольку автоматические ворота могут весить несколько тонн и двигаться со значительным механическим импульсом, безопасность является наиболее важным аспектом проектирования и установки системы. Основной линией защиты от захвата является набор бесконтактных фотоэлектрических датчиков. Эти датчики проецируют невидимый луч инфракрасного света через проем подъездной дороги прямо на пути линии ворот. Если транспортное средство, пешеход или животное пересекает этот инфракрасный луч во время закрытия ворот, плата управления мгновенно останавливает движение вперед в течение миллисекунд и меняет направление вращения двигателя, чтобы вернуться в полностью открытое положение, избегая любого физического воздействия.

Эти оптические датчики дополняют активные, чувствительные к давлению резиновые кромки, прикрепленные к передней и задней вертикальным кромкам рамы ворот. Если эти края вступают в физический контакт с объектом, внутренняя проводящая полоска немедленно отправляет процессору сигнал аварийной остановки. В дополнение к этим внешним аксессуарам сама материнская плата постоянно контролирует противо-ЭДС двигателя или потребление тока. Если ток неожиданно превышает заранее откалиброванный порог, что указывает на то, что ворота столкнулись с физическим препятствием, система немедленно выполняет безопасное реверсирование. Однако, если сильная гроза или неправильное пользовательское программирование нарушают эти пороговые значения безопасности, группы технического обслуживания должны понимать точную процедуру сброса автоматических параметров безопасности , чтобы безопасно выполнить повторную калибровку машины и обеспечить ее соответствие современным стандартам безопасности UL325 или EN12453.

Основные шаги диагностики по устранению неполадок

1. Проверьте поступление основного питания: убедитесь, что первичный автоматический выключатель включен и что трансформатор выдает правильные показания низкого или высокого напряжения на материнскую плату.

2. Проверьте выравнивание фотоэлектрического луча. Очистите оптические линзы от пыли, паутины и влаги и убедитесь, что светодиодный индикатор выравнивания на модуле приемника светится постоянным зеленым светом.

3. Проверьте целостность механической гусеницы. Вручную отключите приводную муфту и вручную сдвиньте ворота, чтобы проверить наличие искривленных гусениц, раздавленных роликовых колес или камней, застрявших в V-образной канавке.

4. Проверьте близость электронного ограничителя: убедитесь, что ограничительные магниты или запорные пластины микропереключателей расположены правильно и находятся за пределами поверхности датчика на рекомендуемом расстоянии от 5 до 10 миллиметров.

Стратегические преимущества усовершенствованных приводов откатных ворот

Интеграция системы автоматизации откатных ворот премиум-класса обеспечивает непревзойденные преимущества в повышении безопасности объекта, оптимизации управления пространством, повышении удобства и долгосрочном повышении стоимости активов.

Для коммерческих предприятий, промышленных объектов и элитных жилых комплексов установка современной системы автоматизации периметра обеспечивает мощный психологический и физический сдерживающий фактор от несанкционированного доступа, вандализма и кражи грузов. Обеспечивая, чтобы граница въезда всегда оставалась запертой и закрытой, за исключением случаев активного проезда разрешенного транспортного средства, эти системы закрывают критические бреши в схемах безопасности объекта. Кроме того, поскольку откатные ворота убираются параллельно существующим линиям забора, они не занимают ценное парковочное место или зоны для разворота внутри подъездной дорожки, что позволяет объектам эффективно использовать каждый квадратный метр планировки своей собственности.

Основные преимущества автоматизации откатных ворот

1. Максимальная безопасность по периметру: жесткая механическая блокировка через сетку между шестернями и стойками гарантирует, что злоумышленники не смогут легко взломать или открыть ворота.

2. Оптимизированная пространственная эффективность: идеально подходит для тесных городских условий или узких подъездных путей, поскольку ворота перемещаются вбок вдоль границы забора, не раскачиваясь наружу.

3. Всепогодная надежность: сверхмощные внутренние компоненты привода работают безупречно в сильный дождь, экстремальные минусовые зимние морозы и палящую жару в пустыне.

4. Бесшовная интеграция доступа: легко подключается к современным интеллектуальным системам зданий, биометрическим системам, камерам автоматического распознавания номерных знаков и облачному программному обеспечению для ведения журналов.

С эксплуатационной точки зрения удобство и эффективность, обеспечиваемые высококачественными невозможно переоценить Менеджеры по логистике могут автоматизировать доступ в отсек доставки, позволяя грузовым грузовикам беспрепятственно въезжать, не заставляя охранников или водителей грузовиков выходить в опасные погодные условия, чтобы вручную расчистить путь. Со временем снижение требований к рабочей силе, устранение уязвимостей безопасности и повышение привлекательности ограничений способствуют существенному возврату инвестиций, одновременно повышая общую рыночную стоимость и профессионализм объекта недвижимости. приводами откатных ворот .

Заключение

Автоматическое устройство открывания раздвижных ворот представляет собой исключительное сочетание механической мощности, электронной точности и строгой техники безопасности, которые вместе обеспечивают надежный и безопасный контроль доступа по периметру современных объектов недвижимости.

Понимая сложную механику редуктора, решающую роль микропроцессоров интеллектуального управления и острую необходимость в комплексных сетях датчиков безопасности, промышленные покупатели и владельцы недвижимости могут принимать обоснованные решения о закупках. Инвестиции в высококачественную систему автоматизации откатных ворот гарантируют, что ваш физический периметр останется бескомпромиссным, обеспечивая при этом плавный и эффективный поток разрешенного автомобильного движения на долгие годы.
