Как работает механизм автоматических откатных ворот?

Механизм автоматических раздвижных ворот работает через синхронизированную электромеханическую систему: электрический мотор-редуктор преобразует энергию вращения в линейное движение с помощью реечного привода, поддерживаемого роликовыми направляющими, управляемого цифровой платой управления и защищенного оптическими датчиками безопасности или датчиками давления.

Оглавление

• Как работают автоматические откатные ворота

• Ключевые механические и электронные компоненты

• Преимущества автоматических откатных ворот

• Выбор подходящего приводного двигателя и контроллера

• Советы по техническому обслуживанию и рекомендации по долгосрочной эксплуатации

Как работают автоматические откатные ворота

Основополагающий механизм автоматических раздвижных ворот основан на преобразовании высокоскоростного вращения с низким крутящим моментом в контролируемое линейное движение по жесткой направляющей. При подаче сигнала с пульта дистанционного управления, терминала доступа или детектора магнитной петли плата управления подает питание на привод электродвигателя. Двигатель приводит в движение ведущую шестерню из закаленной стали, которая непосредственно входит в зацепление с непрерывной зубчатой ​​рейкой, установленной вдоль нижней балки полотна ворот. Такое зацепление шестерни с рейкой преобразует вращение двигателя в устойчивое горизонтальное перемещение вдоль узлов направляющих роликов.

Современные высокопроизводительные ворота по периметру оснащены технологией преобразования переменной частоты, а не простыми односкоростными индукционными приводами переменного тока. Преобразование частоты позволяет главному модулю управления динамически изменять частоту входного напряжения, управляя выходной скоростью двигателя на разных фазах движения. Система привода инициирует плавный пуск, ускоряя тяжелую створку ворот без рывков монтажного оборудования, переходит в фазу высокоскоростного движения через свободное отверстие и выполняет плавную остановку, когда ворота приближаются к концевым выключателям. Эта управляемая кривая скорости исключает внезапные кинетические удары, которые изнашивают зубья шестерен, срезают монтажные болты и сокращают срок службы механических устройств.

Для поддержания идеальной линейной траектории створка ворот удерживается в вертикальном положении с помощью верхних направляющих роликов при движении по грунтовому пути или подвешивается как консольная конструкция. В консольных конфигурациях створка ворот плавает над въездом на подъездную дорожку, поддерживаемая внутренними роликовыми каретками, установленными внутри нижней направляющей. Когда рейка движется по вращающейся шестерне, концевые выключатели — либо физические механические рычаги, либо бесконтактные магнитные датчики — отправляют сигналы положения обратно на главную материнскую плату, чтобы отключить питание или запустить плавное торможение в точно определенных конечных положениях.

• Преобразование линейного привода: преобразует крутящий момент двигателя непосредственно в непрерывное горизонтальное движение через точный интерфейс зубчатой ​​рейки.

• Управление скоростью с переменной частотой: использует преобразование переменной частоты для обеспечения плавного ускорения и замедленной остановки, защищая внутренние приводные шестерни.

• Мониторинг положения: используются магнитные концевые датчики или оптические энкодеры для обеспечения постоянной точности остановки и предотвращения ударов по конструкции.

Для тяжелых промышленных применений, требующих непрерывной работы, специальные двигатели для откатных ворот с частотно-регулируемым преобразованием сохраняют тепловую стабильность, одновременно управляя движением створок большой массы.

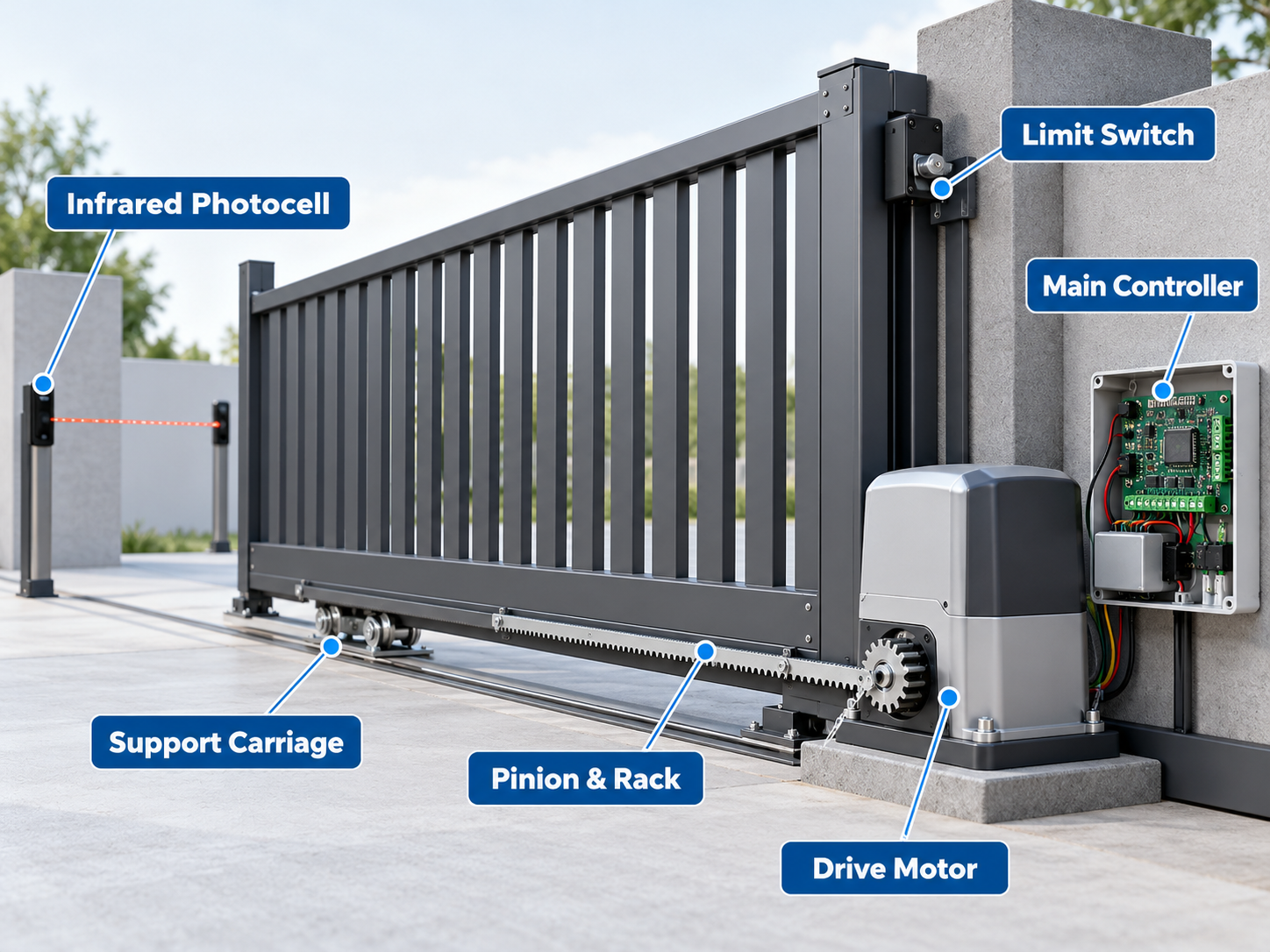

Ключевые механические и электронные компоненты

Система автоматических откатных ворот функционирует как интегрированный узел механических несущих частей, оборудования для передачи энергии и низковольтной управляющей электроники. Каждый компонент должен быть спроектирован так, чтобы выдерживать работу в непрерывном цикле, окисление окружающей среды и вибрацию. Электропривод размещает двигатель, редуктор, клеммную колодку и интерфейс управления в защищенном от атмосферных воздействий корпусе со степенью защиты не ниже IP44 или IP54.

Механическая трансмиссия опирается на прецизионную передачу. Стальные или армированные нейлоновые стойки крепятся болтами по всей длине полотна ворот. Стальные стойки выбираются для тяжелых промышленных установок весом более 1000 кг, а стальные стойки с нейлоновым покрытием обеспечивают снижение шума в тихих жилых или офисных помещениях. Плата управления служит процессорным центром, принимающим входные сигналы от фотоэлементов безопасности, кнопок, шлейфовых детекторов и радиоприемников, а также выполняющим выходные команды на моторный привод и предупредительные маячки.

Компоненты оборудования безопасности предотвращают несчастные случаи, прерывая движение ворот при обнаружении препятствий. Инфракрасные активные фотоэлементы излучают невидимые лучи через проход ворот; нарушение этого луча немедленно сигнализирует логике управления об остановке и обратном движении. Кроме того, кромки физической безопасности (резиновые бамперы с внутренними проводящими контактными полосками или беспроводные датчики давления) реагируют на физический контакт, соответствуя таким стандартам безопасности, как EN 12453 по ограничениям силы.

• Приводной двигатель в сборе: включает в себя тепловую защиту, передачу в масляной ванне или густой смазке, а также муфту ручного выключения на случай отключения электроэнергии.

• Комплекты конструктивного оборудования: гусеницы, направляющие ролики и концевые упоры распределяют статические и динамические нагрузки по бетонному фундаменту.

• Сеть датчиков и безопасности: объединяет оптические датчики, контактные бамперы и ограничения по токовой перегрузке для защиты транспортных средств и пешеходов.

Чтобы получить более широкий обзор структурных схем, выбора путей и полных этапов подготовки площадки, изучите полное руководство по раздвижным воротам..

Преимущества автоматических откатных ворот

Автоматические раздвижные ворота предлагают явные преимущества в экономии места по сравнению с распашными воротами. Поскольку раздвижная створка движется параллельно соседним линиям ограждения, весь периметр подъездной дороги остается свободным. Транспортные средства могут подъехать прямо к линии ворот, не рискуя прикоснуться к открывающейся наружу панели. Такая планировка максимально увеличивает полезную площадь парковки и упрощает контроль доступа вдоль узких коммерческих подъездов или загруженных промышленных погрузочных площадок.

С точки зрения конструкции и безопасности раздвижные ворота обеспечивают превосходную устойчивость к принудительному физическому проникновению. Закрытая створка раздвижных ворот фиксируется в концевом кармане и удерживается жесткой реечной системой привода, что делает практически невозможным принудительное открытие без специального тяжелого оборудования. Рычаги распашных ворот, напротив, действуют как длинные рычаги, которые создают серьезную нагрузку на петли и рычаги привода при воздействии ветровых нагрузок или физических ударов.

Интеграция с современной инфраструктурой безопасности является еще одним ключевым эксплуатационным преимуществом. Низковольтный интерфейс управления в современных устройствах для открывания ворот поддерживает соединение со считывателями RFID-карт, камерами распознавания номерных знаков (LPR), биометрическими клавиатурами и модулями мобильных приложений. В сочетании с приводами с регулируемой скоростью раздвижные ворота могут быстро закрываться после проезда транспортного средства, сводя к минимуму риски входа в заднюю дверь и обеспечивая постоянную безопасность по периметру объекта.

1. Оптимизация пространства: требуется нулевой зазор внутри или снаружи проема, что позволяет максимально увеличить вместимость транспортного средства.

2. Высокая безопасность и устойчивость к ветру: прочное сцепление с гусеницами и концевыми стойками обеспечивает высокую устойчивость к физическому вторжению и сильному ветру.

3. Бесшовная интеграция контроля доступа: напрямую подключается к платформам мониторинга промышленного доступа, автоматического оформления билетов и управления безопасностью.

При выборе систем для логистических парков или въездов в гаражи с частыми циклами доступа выбор автоматического открывания откатных ворот повышенной мощности обеспечивает длительную непрерывную работу без перегрева внутренних обмоток двигателя.

Выбор подходящего приводного двигателя и контроллера

Выбор подходящего механизма привода ворот требует оценки структурных параметров ворот, условий эксплуатации и ожидаемой частоты ежедневного цикла. Общий вес и длина створки ворот определяют минимальные требования к пусковому моменту. Однако коэффициенты ветроустойчивости ворот из цельных панелей или деревянных панелей могут увеличивать нагрузки во время эксплуатации, что требует от операторов выбирать размеры двигателя на 30–50 % выше чистого статического веса ворот.

Топология привода двигателя играет решающую роль в производительности системы. Приводы переменного тока с регулируемой частотой отлично подходят для крупнотоннажных промышленных предприятий, где инерция тяжелых масс должна плавно контролироваться в течение сотен ежедневных циклов. Для приложений, требующих функции резервного питания от батареи во время сбоев питания, низковольтные двигатели постоянного тока со встроенными энкодерами обеспечивают надежный контроль плавного запуска и остановки, обеспечивая при этом непрерывную резервную работу от резервных батарей.

Факторы окружающей среды, такие как диапазоны температур окружающей среды, воздействие дождя и соленость прибрежного воздуха, должны определять выбор компонентов. Корпуса двигателей должны иметь степень защиты IP55 или выше, нижнюю часть корпуса из литого алюминия и внутренние приводные валы из нержавеющей стали. Платы электроники должны быть покрыты защитным антикоррозионным лаком для предотвращения коротких замыканий, вызванных конденсатом, насекомыми или колебаниями температуры.

• Расчет веса и трения: учитывайте массу листа, а также коэффициенты трения гусеницы, наклона склона и сопротивления ветру.

• Возможности рабочего цикла: различайте прерывистую работу в жилых помещениях и требования к постоянной коммерческой эксплуатации, чтобы предотвратить отключение из-за перегрева.

• Стандарты защиты: убедитесь, что номинальные характеристики корпуса, системы механической разблокировки и электронные платы соответствуют экстремальным климатическим условиям местного климата.

Советы по техническому обслуживанию и рекомендации по долгосрочной эксплуатации

Профилактическое техническое обслуживание обеспечивает бесперебойную работу автоматических систем откатных ворот и предотвращает преждевременный выход из строя электронных и механических частей. Наземные пути должны быть очищены от гравия, грязи, снега и мусора. Любое препятствие на пути увеличивает сопротивление качению, вынуждая двигатель потреблять более высокий рабочий ток и приводя к преждевременному износу шестерни или термическому отключению.

Систематический осмотр компонентов привода следует проводить каждые шесть месяцев. Соединение ведущей шестерни и зубчатой ​​рейки необходимо проверить на наличие надлежащего зазора в зацеплении (обычно поддерживается зазор от 1 до 2 мм между зубьями шестерни и основанием рейки, чтобы весь вес ворот не опирался на вал двигателя). Стальные стойки смазывайте высоковязкой синтетической смазкой, предназначенной для эксплуатации на открытом воздухе, а нейлоновые стойки следует содержать в чистоте, без густой смазки, притягивающей абразивные частицы грязи.

Электрические соединения, датчики безопасности и концевые выключатели требуют регулярной технической проверки. Винты клемм могут со временем ослабнуть из-за вибрации двигателя, что приведет к падению напряжения или ошибочным показаниям датчика. Очистите линзы оптических фотоэлементов, используя неабразивные мягкие ткани, проверьте механизм сцепления ручного расцепления, чтобы гарантировать плавную работу во время аварийных сбоев питания, и убедитесь, что системы безопасности реверса немедленно реагируют, когда препятствие прерывает движение ворот.

• Процедуры очистки рельсов: еженедельно очищайте рельсы от грязи, мелких камней и мусора, чтобы обеспечить низкое трение качения.

• Калибровка зацепления шестерни: поддерживайте вертикальный зазор от 1 до 2 мм между зубьями шестерни и рейкой, чтобы защитить подшипники вала двигателя.

• Проверка системы безопасности. Ежемесячно проверяйте фотоэлементы безопасности, физические датчики края и ручное выключение сцепления, чтобы проверить соответствие нормативным требованиям.

Таким образом, механизм автоматических раздвижных ворот функционирует как полноценная электромеханическая сеть, в которой расчет передаточного числа, регулирование скорости, логика контроллера и контуры безопасности работают в тандеме. Сопоставляя возможности регулирования крутящего момента и скорости приводного двигателя с физическими требованиями объекта, а также соблюдая запланированные процедуры механического выравнивания и электронных испытаний, руководители предприятий могут обеспечить безопасный, плавный и надежный контроль доступа по периметру на долгие годы вперед.
