Чтобы запрограммировать автоматическое открывание ворот, получите доступ к плате логического управления, удерживайте кнопку LEARN или CODE, пока не загорится светодиодный индикатор, нажмите назначенную кнопку на пульте дистанционного передатчика в течение 10 секунд, чтобы передать радиочастотный сигнал, и подтвердите сопряжение, когда светодиод платы управления мигает или издает последовательность звуковых сигналов.
Как запрограммировать автоматическое открывание ворот
Понимание различных типов устройств открывания ворот
Основные инструменты и подготовка
Пошаговое руководство по программированию автоматического открывания ворот
Как запрограммировать пульт для ворот с помощью другого пульта
Как запрограммировать пульты откатных ворот
Программирование автоматического открывания ворот требует сопряжения передатчика дистанционного управления с радиочастотным приемником главной платы управления путем запуска режима обучения платы и передачи соответствующего кода.
Фундаментальная архитектура современной электроники для открывания ворот основана на микроконтроллерах, способных хранить уникальные идентификаторы радиопередатчиков в энергонезависимой памяти EEPROM. Изучая, как программировать системы автоматического открывания ворот, технические специалисты должны понимать, что этот процесс устанавливает безопасное соединение между радиочастотным приемником, работающим на частотах 315 МГц, 433,92 МГц или 868 МГц, и портативным дистанционным передатчиком. При этом установлении связи используются либо фиксированные коды DIP-переключателей, либо усовершенствованные алгоритмы плавающего кода, такие как Keeloq, для предотвращения дублирования сигналов или захвата кода неавторизованными сторонами.
Во время процесса программирования плата приемника переходит в состояние пассивного прослушивания после получения входного сигнала от физической кнопки программирования. В этом состоянии приемник фиксирует уникальный серийный номер, код кнопки и начальное значение плавающего кода, отправленные с пульта дистанционного управления. Встроенный микроконтроллер индексирует эти данные в таблице своей внутренней памяти. После регистрации последующие передачи сигналов от пульта дистанционного управления запускают логику платы управления для активации релейных выходов, подавая питание на цепь привода двигателя для приведения в действие механизма открывания ворот.
При выборе оборудования для коммерческой или жилой установки неправильное программирование или помехи сигнала могут привести к прерывистой работе ворот. Если ваша система демонстрирует неустойчивый прием сигнала или теряет сохраненные коды памяти, вам может потребоваться обратиться к нашему техническому руководству « Как сбросить устройство открывания врат управления призраками», чтобы очистить поврежденные системные регистры и восстановить чистые пары памяти.
Почему мы проектируем наши материнские платы с двойной изоляцией микроконтроллера? С точки зрения производства, отделение логики приема радиочастотных сигналов от основного привода двигателя H-моста предотвращает повреждение микросхем энергонезависимой памяти во время операций быстрого переключения, что является основной функцией, которую европейские инженерные клиенты требуют в тяжелых промышленных условиях.
Параметр компонента | Спецификация Техническая деталь |
Рабочая частота | Диапазоны ISM 315 МГц / 433,92 МГц / 868 МГц |
Тип шифрования | Фиксированный код DIP-переключателя / 64-битный плавающий код |
Емкость хранения | От 25 до 500 датчиков в зависимости от модели |
Окно программирования | Таймаут активности от 10 до 30 секунд |
Чувствительность приемника | от -105 дБм до -112 дБм |
Обслуживание платы управления: Перед программированием всегда проверяйте корпус главной платы на предмет проникновения влаги, заражения насекомыми или скопления пыли. Очистите электронные компоненты с помощью непроводящего очистителя электрических контактов и убедитесь, что все винты клемм проводов затянуты, чтобы предотвратить падение напряжения в цепях управления. |

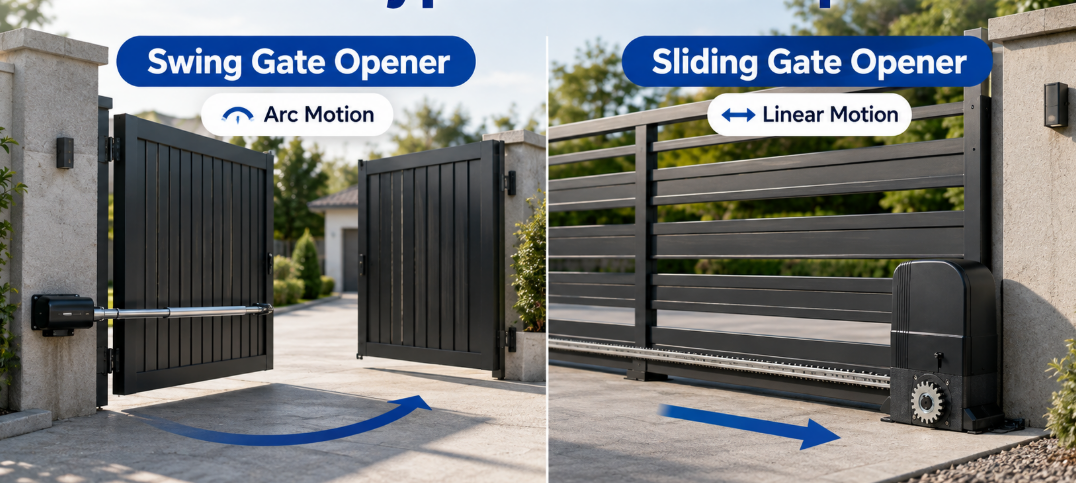

В различных типах устройств открывания ворот используются специализированные механические приводы и логика платы управления, специально предназначенная для поворотных или раздвижных движений конструкции.
Выбор и программирование устройства открывания ворот требует глубокого понимания основной механической кинетики и профилей электрических нагрузок. Распашные и раздвижные ворота оказывают на операторов привода совершенно разные физические силы. Поворотные системы должны преодолевать сопротивление ветра и шарнирное трение по дуге, в то время как скользящие системы борются с линейной инерцией, трением гусениц и крутящим моментом реечного механизма. Следовательно, встроенное ПО платы управления адаптировано специально для каждой механической схемы и позволяет управлять ограничением тока, порогами обнаружения препятствий и кривыми плавного запуска/останова ускорения/замедления.
С инженерной точки зрения современные промышленные клиенты отдают приоритет рабочим циклам, рассеиванию тепла и эффективности контроллера двигателя. Бесщеточные системы постоянного тока (BLDC) и 24 В постоянного тока во многом превзошли традиционные двигатели переменного тока благодаря превосходному регулированию скорости, меньшему выделению тепла во время высокочастотных циклов и плавной интеграции резервного аккумулятора. Выбор правильной системы открывания ворот напрямую влияет на сложность электронного программирования и графиков текущего обслуживания на протяжении всего срока службы установки по периметру.
Прежде чем приступить к любому процессу электронного программирования, подрядчики должны убедиться в исправности базовой механической конструкции. Подробную информацию о выравнивании конструкции, монтаже на стойке и установке в стойку см. в нашем подробном главном руководстве « Как установить механизм открывания ворот» , чтобы исключить физическое привязывание перед запуском процедур электронной настройки.
Наша команда инженеров специально оптимизирует платы управления, чтобы отличать инерционные нагрузки от реальных физических препятствий. Европейские клиенты особенно ценят наши регулируемые алгоритмы силы срыва, которые динамически увеличивают пусковой ток для тяжелых распашных створок, сохраняя при этом сверхчувствительный реверс препятствия на заключительной фазе закрытия.
Параметр функции | Раскрытие качающихся ворот | Раздвижные ворота |
Механическое движение | Вращательная дуга (от 90° до 110°) | Линейное горизонтальное движение |
Типичный приводной механизм | Линейный привод/шарнирный рычаг | Шестерня и зубчатая рейка |
Требование пространства | Широкая дуга просвета подъездной дороги | Расстояние до параллельной линии ограждения |
Чувствительность к ветровой нагрузке | Высокий (действует как твердый парус) | Низкое (боковое давление, управляемое направляющими) |
Тип концевого выключателя | Внутренний эффект Холла / Механические упоры | Магнитный переключатель/оптический энкодер |
В механизмах открывания распашных ворот используются линейные винтовые приводы или шарнирные рычаги, которые тянут или толкают створки ворот вдоль круговой оси вращения.
В системах открывания раздвижных ворот используется двигатель с высоким крутящим моментом, оснащенный ведущей шестерней, которая зацепляет непрерывную зубчатую рейку вдоль нижней направляющей ворот.
Правильная подготовка требует сбора инструментов для электрических испытаний, защитного оборудования и проверки баланса механических затворов перед началом электронного программирования.
Прежде чем приступить к программированию любого дистанционного передатчика или платы управления, технические специалисты на местах должны провести тщательную предпусковую проверку. Попытка запрограммировать электронные ограничения хода или дистанционное управление на воротах, которые страдают от механического заедания, неровных направляющих или изношенных петель, приведет к ложному срабатыванию триггеров обнаружения препятствий, срабатываниям из-за перегрузки по току и преждевременному выходу из строя двигателя. Электропитание должно быть стабильным, напряжение питания должно соответствовать характеристикам панели управления (вход переменного тока 110 В/220 В или цепь аккумулятора постоянного тока 24 В).
Помимо физических инструментов, важна проверка радиочастотной среды. Сильный окружающий электромагнитный шум от близлежащих линий электропередачи, промышленного оборудования или вышек беспроводной связи может серьезно ухудшить дальность сопряжения пульта дистанционного управления. Чистая, систематическая процедура подготовки предотвращает сбои при передаче кода и обеспечивает долгосрочную эксплуатационную надежность для конечного пользователя.
В тендерах на коммерческие проекты монтажники обычно называют стабильность электроснабжения своим главным приоритетом. Чтобы решить эту проблему, наши системы управления включают в себя схемы регулирования входного напряжения с широким диапазоном входных напряжений, способные надежно работать в диапазоне от 180 В до 260 В переменного тока, гарантируя, что колебания напряжения возбуждения не стирают сохраненные настройки удаленной памяти.
Инструмент Предмет | Назначение приложения | Основная спецификация |
Цифровой мультиметр | Испытание напряжения переменного/постоянного тока и непрерывности | Категория CAT III, 600 В |
Набор изолированных отверток | Регулировка клеммного блока и доступ к крышке | Сертифицирован VDE 1000 В. |
Маленький стилус с плоской головкой | Управление DIP-переключателем и кнопкой сброса | Непроводящий наконечник |
Чистая тряпка и щетка | Удаление мусора и пыли с доски | Антистатический синтетический |
Запасные батарейки для пульта дистанционного управления | Проверка мощности передатчика | Свежие элементы CR2032 / 12 В, 27 А |
Соображения безопасности: Всегда отключайте основное питание переменного тока и резервную батарею при прикосновении к клеммным колодкам под напряжением. Прежде чем переводить контроллер в режимы автоматического программирования, убедитесь, что все фотоэлементы безопасности и краевые датчики подключены правильно, чтобы предотвратить непреднамеренное движение ворот во время настройки. |

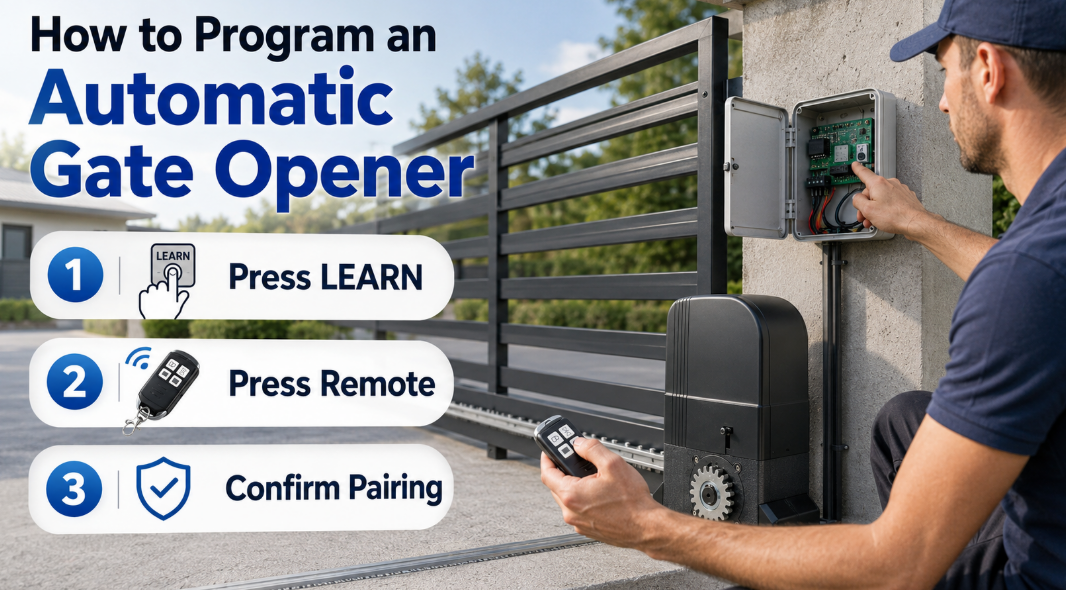

Программирование автоматического открывания ворот включает вход в режим сопряжения на материнской плате, отправку сигнала с пульта дистанционного управления и проверку успешного сопряжения.
Программирование современной платы управления открыванием ворот — это структурированная электронная процедура, предназначенная для регистрации учетных данных передатчика в буфере памяти приемника. Хотя компоновка плат управления различается у разных производителей, базовая логика встроенного ПО соответствует стандартизированной последовательности. Технические специалисты должны выполнять эти действия сознательно, уделяя пристальное внимание светодиодным индикаторам состояния и акустическим звуковым индикаторам, издаваемым материнской платой.
Европейские коммерческие клиенты часто запрашивают интеграцию подвижного кода с высоким уровнем безопасности в сочетании с многоканальной конфигурацией с двумя кнопками, позволяющей одной кнопке активировать одностворчатое пешеходное открытие, а другой — полный проход транспортного средства. Понимание каждого шага последовательности программирования гарантирует безупречное выполнение на месте.
Чтобы обеспечить долгосрочную долговечность в условиях интенсивного движения, профессиональные установщики часто выбирают приводные решения коммерческого уровня, такие как устройство открывания гаражных ворот с электроприводом для раздвижных ворот , которое оснащено встроенными панелями управления MCU, меню с цифровым светодиодным дисплеем и приемными модулями с защитой от помех, созданными специально для интенсивного использования.
Почему коммерческие клиенты предпочитают цифровые светодиодные меню программирования ручным DIP-переключателям? Цифровые интерфейсы устраняют ухудшение механического контакта, вызванное влажностью окружающей среды и солевыми брызгами в прибрежных установках, позволяя с точностью до микросекунды регулировать время плавного пуска и чувствительность к препятствиям.
Шаг Фаза | Требуется действие | Ожидаемый ответ Правления |
1. Кнопка «Найти» | Блок контроля доступа; определить кнопку УЗНАТЬ / КОД | Светодиод состояния платы в режиме ожидания |
2. Войдите в режим | Нажмите и удерживайте кнопку LEARN в течение 2-3 секунд. | Светодиодный индикатор горит красным/синим светом. |
3. Программа дистанционного управления | Нажмите нужную кнопку на пульте дистанционного передатчика. | Светодиод быстро мигает / звучит звуковой сигнал |
4. Подтвердите | Дождитесь ответного сигнала платы | Светодиод мигнет 3 раза или загорится |
5. Тестирование удаленно | Отойдите на 5 метров и нажмите запрограммированную кнопку. | Реле ворот щелкает; двигатель запускается |
6. Выход из режима | Подождите 10 секунд или нажмите кнопку LEARN один раз. | светодиод гаснет; плата выходит из программирования |
Откройте защищенный от атмосферных воздействий корпус блока управления и найдите главную печатную плату (PCB), чтобы найти тактильный переключатель с надписью LEARN, CODE или RF SET.
Нажмите и удерживайте кнопку LEARN примерно две-три секунды, пока ближайший светодиодный индикатор программирования не загорится ровным светом, указывая, что плата находится в режиме приема.
Пока светодиод программирования активен, нажмите и удерживайте определенную кнопку на ручном передатчике дистанционного управления в течение одной-двух секунд, чтобы передать ее радиочастотный код.
Наблюдайте за светодиодным индикатором на панели управления устройством открывания ворот; Быстрое мигание или звуковой сигнал подтверждают, что приемник успешно запомнил код передатчика.
Отойдите от шкафа управления, убедитесь, что на проезжей части нет никаких препятствий, и нажмите запрограммированную кнопку, чтобы убедиться в плавности срабатывания реле двигателя и хода ворот.
Дайте панели управления автоматически отключиться через 10 секунд или кратковременно нажмите кнопку LEARN, чтобы выйти из режима программирования и вернуть систему в нормальное рабочее состояние.
Перед программированием убедитесь, что во все передатчики установлены новые литиевые батареи большой емкости, и не удерживайте кнопки передатчика слишком долго, чтобы предотвратить переполнение буфера памяти.
Чтобы включить автоматическое закрытие, найдите DIP-переключатель AUTO CLOSE или настройку цифрового меню на плате управления, переведите его в положение ON и отрегулируйте потенциометр триммера (TRIM-CLOSE), чтобы установить желаемую продолжительность задержки паузы (обычно от 5 до 120 секунд), прежде чем ворота автоматически изменят направление для закрытия.
Совет по оперативной настройке: Всегда устанавливайте таймер автоматического закрытия в сочетании с инфракрасными фотоэлементами безопасности. Никогда не активируйте функцию автоматического закрытия без активных вторичных устройств защиты от защемления, подключенных к основным входам остановки. |
Клонирование или передача кодов между пультами ворот позволяет пользователям дублировать доступ к передатчику, не открывая панель основного блока управления.
Прямое дистанционное программирование, часто называемое непосредственным клонированием или беспроводным обучением кода, — это удобная функция, поддерживаемая многими современными радиоприемниками для открывания ворот. Эта процедура позволяет администраторам объектов или домовладельцам программировать дополнительные передатчики, не требуя физического доступа к корпусу платы управления. Это особенно выгодно в коммерческих помещениях или многоквартирных комплексах, где открытие основных электрических шкафов создает угрозу безопасности или приводит к простою в работе.
Процесс зависит от того, использует ли система управления частоты с фиксированным кодом или технологию самообучающегося подвижного кода. В системах с фиксированным кодом новый пульт дистанционного управления физически копирует последовательность широтно-импульсной модуляции (ШИМ) непосредственно с главного пульта дистанционного управления. В системах с плавающим кодом главный пульт дистанционного управления действует как мост аутентификации, сообщая приемнику платы управления по беспроводной сети открыть окно удаленного обучения для приема вторичного передатчика.
Менеджеры объектов часто отдают приоритет беспроводному клонированию для управления большими объемами удаленных пользователей. При проектировании нашей продукции мы включаем функцию локализованной блокировки главного передатчика. Это предотвращает самоклонирование удаленных устройств неавторизованным персоналом, если предварительно не введена последовательность главных ключей администрирования, что обеспечивает идеальный баланс между удобством и безопасностью.
Клонирование параметра | Дистанционное управление с фиксированным кодом | Удаленное управление подвижным кодом (Keeloq) |
Физическое расстояние | Касание сверху вниз (1-2 см) | В диапазоне радиочастот приемника (2-5 метров) |
Требуется мастер? | Да, активный оригинальный пульт | Да, авторизованный главный пульт |
Нужен доступ к доске? | Нет | Нет (если включено беспроводное обучение) |
Уровень безопасности кода | Низкий (статическая битовая последовательность) | Высокий (зашифрованный динамический ключ) |
Продолжительность перевода | от 3 до 5 секунд | от 10 до 15 секунд |
Убедитесь, что исходный и целевой пульты дистанционного управления работают на одинаковых радиочастотах (например, 433,92 МГц), а аккумулятор главного пульта полностью заряжен.
Поместите главный пульт и целевой пульт рядом или сверху вниз, затем нажмите и удерживайте кнопку на главном пульте, пока его светодиодный индикатор не загорится ровным светом.
Удерживая кнопку главного пульта дистанционного управления, нажмите и удерживайте целевую кнопку на новом пульте дистанционного управления, пока ее светодиод не начнет быстро мигать, подтверждая успешное копирование радиочастотного кода.
Некоторые производители с высоким уровнем безопасности требуют нажатия скрытой задней кнопки или определенных комбинаций двух кнопок на главном пульте дистанционного управления, чтобы активировать авторизацию приемника, прежде чем целевой пульт можно будет зарегистрировать.

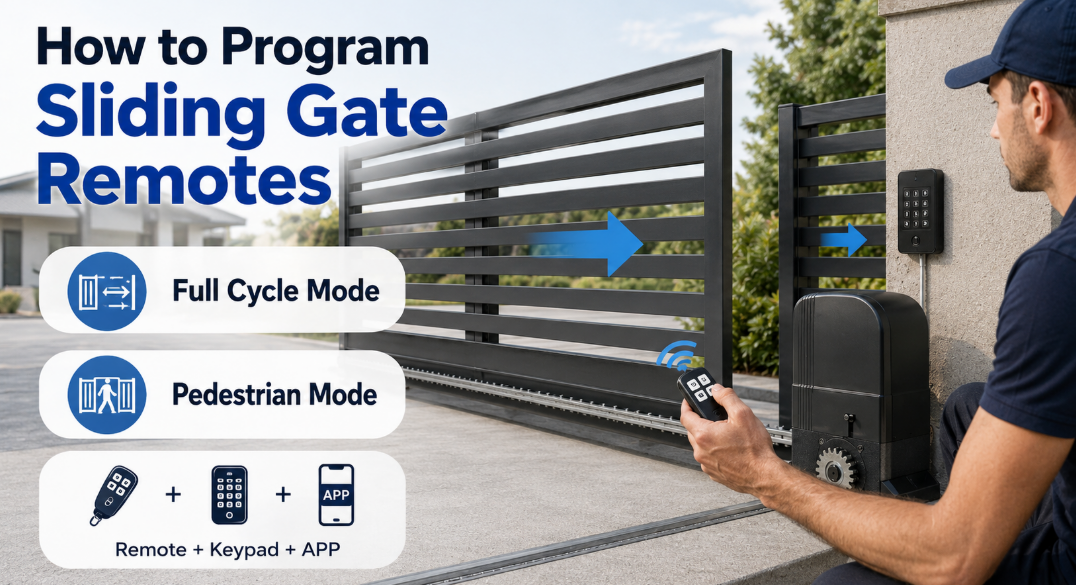

Программирование пультов дистанционного управления откатными воротами требует синхронизации кнопок передатчика с контроллером откатных ворот при настройке магнитных концевых выключателей и датчиков безопасности.
Приводы для открывания раздвижных ворот представляют собой категорию средств автоматизации периметра для тяжелых условий эксплуатации, где мощность двигателя, инерционный момент и быстрые циклы реагирования требуют точной электронной синхронизации. При программировании пульта дистанционного управления устройством открывания откатных ворот технические специалисты настраивают не только простые функции реле открытия/закрытия, но часто и многофункциональные режимы, такие как пешеходный режим (частичное открытие ворот на 1 метр) в сравнении с режимом полного цикла транспортного средства.
Кроме того, высокопроизводительные системы откатных ворот требуют встроенной калибровки между дистанционными командами, обратной связью по магнитным или оптическим концевым выключателям и электронным плавным запуском/мягким остановом ускорения. Неправильная последовательность программирования может привести к сильным механическим воздействиям на ограничители хода, ускоряя физический износ зубчатой рейки.
В наших решениях для тяжелых условий эксплуатации, таких как привод для открывания раздвижных ворот с электроприводом для открывания гаражных ворот , используются передовые микропроцессорные платы, которые поддерживают многоканальное дистанционное программирование, цифровую регулировку крутящего момента и логику мгновенного реверсирования препятствий, разработанную для максимальной эксплуатационной безопасности. Кроме того, системы, оснащенные нашими модулями открывания гаражных ворот с приводом для раздвижных ворот, обеспечивают сверхтихое включение передач, высокую тепловую эффективность и защиту от атмосферных воздействий IP55 для экстремальных условий эксплуатации на открытом воздухе.
Почему промышленные инженеры настаивают на бесконтактных магнитных концевых выключателях для раздвижных систем? Механические микропереключатели страдают от обмерзания рычагов зимой и коррозии контактов во влажном климате. Бесконтактные датчики Холла обеспечивают нулевой физический износ, обеспечивая точные точки остановки с точностью до микромиллиметра независимо от условий окружающей среды.
Режим работы | Настройка удаленной кнопки | Функция и отклик ворота |
Режим полного цикла | Кнопка 1 (один канал) | Полный ход открытия и закрытия до концевых выключателей |
Пешеходный режим | Кнопка 2 (двухканальный) | Частичное открытие (около 1 метра) для пешеходного доступа. |
Стоп/Аварийная ситуация | Кнопка 3 (многоканальный) | Немедленное торможение двигателя и остановка движения. |
Доступ к клавиатуре | PIN-код от 4 до 6 цифр | Передает радиочастотный сигнал, соответствующий запрограммированному коду приемника |
В устройствах открывания раздвижных ворот используются электродвигатели с высоким крутящим моментом и реечная передача для преобразования вращательного привода в плавное линейное движение по периметру вдоль наземных путей.
Получите доступ к панели управления раздвижными воротами, нажмите кнопку LEARN один раз для сопряжения в режиме полного движения автомобиля или дважды для сопряжения в пешеходном режиме, затем нажмите нужную кнопку дистанционного управления, чтобы зафиксировать код в памяти.
Чтобы запрограммировать беспроводную клавиатуру доступа для устройства открывания раздвижных ворот, введите главный код программирования на клавиатуре, нажмите кнопку ИЗУЧИТЬ на плате управления воротами, введите выбранный вами PIN-код доступа на клавиатуре и нажмите клавишу ВВОД/ОТПРАВИТЬ, чтобы зарегистрировать беспроводной радиочастотный код.
Совет по обслуживанию откатных ворот: Следите за тем, чтобы на нижней зубчатой рейке не было листьев, гравия и льда. Периодически проверяйте датчики магнитных концевых выключателей, чтобы убедиться, что они расположены в пределах 5–10 мм от магнитных кронштейнов, чтобы предотвратить ошибки ограничения хода во время дистанционного управления. |
Навык программирования автоматического открывания ворот является важным навыком для обеспечения плавного, безопасного и надежного контроля доступа на коммерческих, промышленных и жилых объектах. Следуя систематическому подходу — от проверки механического баланса и выбора подходящего приводного механизма до доступа к материнской плате, выполнения процедуры LEARN и калибровки защитных аксессуаров — монтажники и менеджеры объектов могут исключить простои в работе и предотвратить уязвимости в системе безопасности. Независимо от того, устанавливаете ли вы один рычаг открывания распашных ворот или вводите в эксплуатацию двигатель открывания откатных ворот с высоким крутящим моментом, соблюдение правильных электрических протоколов, графиков обслуживания батарей и этапов радиочастотного сопряжения гарантирует оптимальную долгосрочную работу системы. Современная автоматизация ворот продолжает развиваться благодаря интеллектуальным возможностям подключения и усовершенствованному шифрованию, что делает точное электронное программирование краеугольным камнем надежной защиты периметра.
