Каковы различные типы барьерных ворот безопасности

Барьерные ворота безопасности — это автоматизированное электромеханическое или гидравлическое физическое устройство контроля периметра, предназначенное для регулирования доступа транспортных средств, обеспечения контроля полосы движения и обеспечения безопасности точек входа по периметру на коммерческих, промышленных и жилых объектах. Основные структурные типы шлагбаумов безопасности включают в себя прямые шлагбаумы, шарнирно-сочлененные шлагбаумы, ворота для регулирования дорожного движения и дорожные шлагбаумы, интеллектуальные парковочные барьеры с распознаванием номерных знаков (LPR), шлагбаумы с откидным рычагом, высокоскоростные платные ворота и сверхпрочные противотаранные барьеры.

Краткий обзор

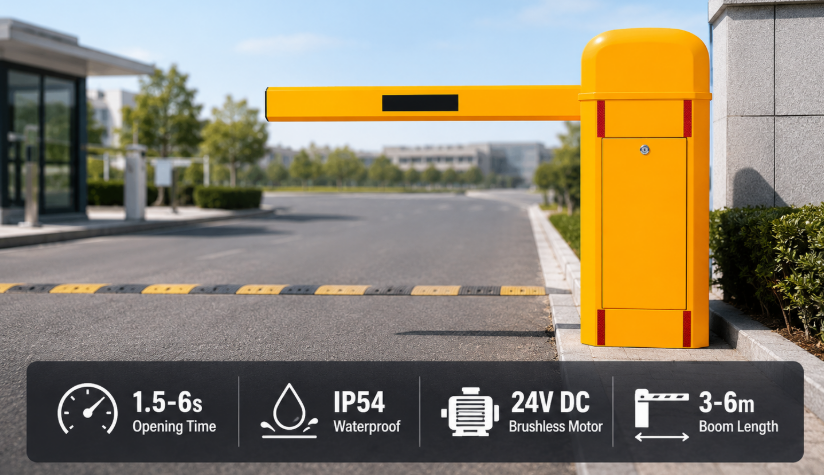

Прямой барьер стрелы/барьер для парковки

Прямые шлагбаумы представляют собой стандартное электромеханическое решение для контроля физического доступа для регулирования въезда и выезда транспортных средств на коммерческих парковках, в жилых комплексах и промышленных комплексах.

В шлагбаумах с прямой стрелой используется непрерывный жесткий рычаг из алюминиевого сплава или нержавеющей стали, выходящий горизонтально из укрепленного корпуса и блокирующий въезд транспортных средств. Основная механическая функция опирается на внутреннюю систему привода, состоящую из бесщеточного двигателя постоянного тока с высоким крутящим моментом или мощного асинхронного двигателя переменного тока, соединенного с прецизионным планетарным или червячным редуктором. Внутренние уравновешивающие пружины сжатия откалиброваны в соответствии с удельным весом и длиной стрелы, нейтрализуя гравитационное сопротивление во время работы. Эта сбалансированная архитектура снижает механическую нагрузку на приводной двигатель, обеспечивая плавные кривые ускорения и замедления, предотвращая механическое подпрыгивание в конце хода. Когда обрабатывается действительный сигнал учетных данных, двигатель отключает механический замок и вращает основной рычажный механизм, перемещая рычаг вверх до вертикального положения на девяносто градусов с рабочей скоростью от 1,5 до 6 секунд в зависимости от длины рычага.

В инженерной практике клиенты отдают приоритет возможности рабочего цикла, механической долговечности при постоянной нагрузке и возможности ручного отключения во время перебоев в подаче электроэнергии на объекте. Для высокочастотной парковки требуются приводные механизмы, рассчитанные на 100% непрерывный рабочий цикл и более пяти миллионов средних циклов наработки на отказ (MCBF). Европейские клиенты часто запрашивают встроенные оптические светодиодные предупреждающие полосы вдоль стрелы в сочетании с резиновыми нижними краями, предотвращающими столкновения, для защиты поверхностей транспортного средства. Корпуса шкафов изготовлены из холоднокатаной стали или нержавеющей стали со степенью защиты от IP54 до IP65, обработаны электрогальваническим покрытием и термоотвержденной полиэфирной порошковой краской, чтобы противостоять интенсивному ультрафиолетовому воздействию и атмосферной коррозии.

При интеграции оборудования доступа в крупномасштабные коммерческие объекты инженерные группы должны устанавливать надежные физические барьеры, такие как прямой шлагбаум автоматической системы парковки, чтобы обеспечить предсказуемую дисциплину полос движения и непрерывную эксплуатационную долговечность.

1. Высокая структурная жесткость : прямой рычаг, изготовленный из высокопрочных экструдированных алюминиевых профилей, устойчив к изгибу при умеренных ветровых нагрузках, оставаясь при этом достаточно легким, чтобы минимизировать инерцию двигателя.

2. Упрощенное обслуживание . Механическая конфигурация с прямым приводом снижает внутренний износ компонентов, позволяя техническим специалистам на месте заменять балансировочные пружины и ременные передачи с помощью стандартных инструментов.

3. Универсальная интеграция датчиков безопасности : прямая совместимость с двухканальными детекторами контура, инфракрасными фотоэлементами и радиолокационными датчиками миллиметрового диапазона предотвращает случайное закрытие находящихся под ними транспортных средств.

Контроль дорожного движения и дорожные барьерные ворота

Шлагбаумы для контроля дорожного движения и дорожные шлагбаумы представляют собой высокоскоростные и мощные системы доступа, специально разработанные для управления интенсивным движением транспортных средств на дорогах общего пользования, платных площадках, контрольно-пропускных пунктах на мостах и ​​въездах на транспортные магистрали.

Дорожные барьеры для регулирования дорожного движения работают на высоких механических скоростях, поднимая рычаги от нуля до девяноста градусов всего за 0,6–1,2 секунды. Эта высокоскоростная возможность жизненно важна для предотвращения образования очередей транспортных средств в местах с высокой пропускной способностью, таких как платные площади или полосы подъезда к шоссе. Внутренний механизм основан на специально разработанных системах сервопривода или специализированных гидравлических приводах. Цифровые серводвигатели обеспечивают полное синусоидальное профилирование движения, что означает, что стрела быстро ускоряется из исходного положения, движется с максимальной скоростью и плавно замедляется до полностью открытого вертикального положения без механических ударов.

Ограждения высокоскоростного движения часто подвергаются риску столкновения из-за ошибки водителя на высоких скоростях. Чтобы защитить как шлагбаум, так и транспортное средство, современные шлагбаумы оснащены откидывающимися держателями рычагов с автоматическим запиранием. При боковом ударе держатель рычага освобождает рычаг стрелы от привода главного вала, не ломая рычаг и не повреждая внутренний редуктор, что позволяет операторам объекта повторно прикрепить рычаг стрелы в течение нескольких минут. Кроме того, ворота имеют полые аэродинамические эллиптические профили стрелы, предназначенные для снижения коэффициента сопротивления ветру при сильном боковом ветре, предотвращения остановки двигателя или сдвига зубьев шестерни в суровых погодных условиях.

1. Сверхбыстрое время цикла : быстрая скорость отклика (менее 1 секунды) значительно сокращает задержку обработки полосы, обеспечивая более высокую почасовую пропускную способность транспортных средств на управляемых полосах.

2. Ударопрочная и безопасная конструкция : держатели стрелы с автоматическим отрывом поглощают энергию бокового столкновения, экономя компоненты моторного привода и сводя к минимуму затраты, связанные с простоями предприятия.

3. Высокая всепогодная надежность : Герметичный корпус IP65 и встроенные нагревательные элементы обеспечивают стабильную работу при ледяном дожде, экстремальных температурных условиях и прибрежном воздухе.

Чтобы контролировать полосы с высокой плотностью движения, не вызывая заторов на дорогах, проектировщики объекта развертывают средства физического контроля доступа, такие как автоматические шлагбаумы для эффективного управления движением, чтобы поддерживать точное распределение полос и скорость автоматической обработки транспортных средств.

Умная система парковки автомобилей с LPR

Интеллектуальная система парковки автомобилей с LPR объединяет оборудование физических шлагбаумов с автоматизированными камерами компьютерного зрения, узлами периферийной обработки и программным обеспечением облачного управления для обеспечения безбилетного доступа к транспортным средствам и автоматического сбора доходов.

Современные интеллектуальные парковочные ворота функционируют как интегрированные периферийные компоненты в более широкой цифровой сети. Когда приближающийся автомобиль пересекает подземную индуктивную пусковую петлю, камера распознавания номерных знаков (LPR) высокого разрешения со встроенной инфракрасной подсветкой фиксирует многокадровые изображения переднего номерного знака. Локальный процессор Edge-AI применяет алгоритмы оптического распознавания символов (OCR) для преобразования визуального изображения в буквенно-цифровую строку за миллисекунды. Эта строка имеет перекрестную ссылку на белый или черный список на локальном сервере или в базе данных, размещенной в облаке. При положительном подтверждении центральный контроллер запускает реле шлагбаума, открывая полосу движения, не заставляя водителя останавливаться, опускать окно или вставлять физическую карту доступа.

С точки зрения инженерного проектирования, европейским и североамериканским клиентам требуется плавная интеграция программного обеспечения через стандартные API-интерфейсы RESTful, протоколы MQTT и собственные физические интерфейсы Wiegand/RS485. Основные блоки шлагбаумов в интеллектуальных парковочных системах оснащены интеллектуальными панелями управления, способными выводить подробную телеметрию, включая количество циклов, предупреждения о перегреве двигателя и состояние положения рычага. Усовершенствованные системы также включают в себя алгоритмы, предотвращающие пропуск движения задним ходом: как только авторизованное транспортное средство проходит вторичную петлю оформления под рукой, контроллер немедленно дает команду на быстрое закрытие, чтобы предотвратить проскальзывание неавторизованных вторичных транспортных средств через открытые ворота позади законного пользователя.

1. Безбилетная эксплуатационная эффективность : устраняются механические устройства выдачи бумажных билетов и считыватели магнитных карт, что значительно снижает затраты на расходные материалы и вероятность возникновения механических застреваний.

2. Бесперебойный поток транспортных средств : обеспечивает постоянную скорость въезда транспортных средств, предотвращая длинные очереди на холостом ходу по периметру коммерческих объектов в часы пик.

3. Улучшенный контрольный журнал и безопасность : записывает изображения с отметками времени в высоком разрешении для каждого въезжающего и выезжающего транспортного средства для отслеживания в реальном времени и журналов судебно-медицинской экспертизы.

Контроль доступа и барьер безопасности

Барьеры безопасности контроля доступа включают в себя физические конструкции с высоким уровнем безопасности, включая барьеры с откидными рычагами, сверхпрочные противотаранные барьеры и полноразмерные ворота по периметру, спроектированные для предотвращения несанкционированного проникновения транспортных средств в ограниченные промышленные и правительственные периметры.

Шлагбаумы повышенной безопасности отличаются от стандартных парковочных барьеров усилением конструкции, мощностью и устойчивостью к физическим воздействиям. В то время как стандартные шлагбаумы служат в первую очередь средством сдерживания движения транспорта, защитные барьеры доступа действуют как механизмы физического предотвращения попыток принудительного проникновения транспортных средств. В этих системах часто используются откидные рычаги из конструкционной стали большой толщины, внутренние армирующие сердечники из стального троса или встроенные гидравлические столбики и блокировщики дорог. Приводные устройства часто являются электрогидравлическими, в них используются жидкостные насосы высокого давления и двойные гидравлические цилиндры двойного действия для подъема тяжелых барьерных балок или тяжелых стальных конструкций.

При определении физических барьеров безопасности для военных баз, электростанций, центров обработки данных и предприятий химической переработки инженеры ссылаются на международные стандарты воздействия, такие как ASTM F2656 или IWA 14-1. Эти стандартные сертификаты оценивают барьеры на основе их способности остановить грузовик средней грузоподъемности массой 6800 кг, движущийся со скоростью от 50 до 80 км/ч. Шлагбаумы для контроля доступа с высоким уровнем безопасности оснащены тяжелыми стопорными штифтами, которые при полном закрытии физически соединяют откидной рычаг с усиленными приемными стойками, передавая кинетическую энергию непосредственно глубоко заглубленным бетонным основаниям во время удара.

1. Высокая стойкость к проникновению : усиленные внутренние кабели и конструкции запирающих стоек преобразуют кинетическую энергию автомобиля в сопротивление структурному сдвигу, останавливая противников по периметру.

2. Гибкая интеграция учетных данных доступа : подключение к биометрическим сканерам, RFID-меткам дальнего действия, терминалам распознавания лиц и программному обеспечению для удаленного управления безопасностью.

3. Безотказные аварийные протоколы : Включает в себя специальные аккумуляторные баки или резервные аккумуляторы, позволяющие автоматически полностью закрывать или быстрое аварийное развертывание (EFO) менее чем за 1,5 секунды.

Техническое сравнение архитектур барьерных ворот

Выбор правильных шлагбаумов требует оценки нескольких эксплуатационных параметров, включая высоту потолка, скорость транспортного средства, интенсивность движения и требования к безопасности периметра. Сравнительный анализ, приведенный ниже, представляет собой структурированный обзор ключевых характеристик классификаций первичных шлагбаумов.

Рекомендации по выбору системы для инженеров-строителей

При разработке комплексной схемы контроля доступа по периметру инженеры объекта должны сбалансировать рабочую скорость и долгосрочную механическую надежность. Выбор неправильной конфигурации барьера часто приводит к преждевременному износу компонентов, чрезмерному шуму или нарушениям безопасности.

1. Оцените геометрию площадки и вертикальный просвет . Для закрытых подвальных гаражей с ограниченным зазором над головой определите шарнирно-сочлененные ограждения стрелы, которые изгибаются под углом 90 или 180 градусов во время подъема. Для открытых наружных дорожек прямые алюминиевые ворота стрелы обеспечивают более высокую долговечность и более простую регулировку пружинного баланса.

2. Рассчитайте ежедневную транспортную нагрузку и пиковые рабочие циклы . Для объектов с ежедневной пропускной способностью более 5000 требуются бесщеточные серводвигатели постоянного тока 24 В или коммерческие гидравлические приводы. Асинхронные двигатели переменного тока следует использовать для низкочастотных ворот жилых домов из-за риска термического отключения во время непрерывной работы.

3. Интегрируйте резервные уровни безопасности . Никогда не полагайтесь на один источник обнаружения транспортных средств. Комбинируйте двухканальные детекторы заземления для обнаружения массы металлов с оптическими инфракрасными датчиками и высокочастотным волновым радаром для обнаружения пешеходов и неметаллических объектов.

4. Планирование условий окружающей среды : Для морских сред и объектов химического производства требуются корпуса из нержавеющей стали 316 или корпуса из высококачественного гальванизированного цинка со степенью защиты IP65 для предотвращения структурной ржавчины и отказа платы управления.

Выбор системы шлагбаумных ворот зависит от соответствия механики привода, интеграции управления и физической конструкции конкретным требованиям безопасности объекта. Современные барьерные системы служат активными периферийными компонентами в интегрированных сетях безопасности объектов, повышая эффективность работы и обеспечивая при этом надежную защиту периметра. Проверка требований к физической инфраструктуре, воздействия окружающей среды и параметров плотности трафика перед установкой обеспечивает оптимальную производительность, высокую надежность и низкие эксплуатационные расходы в течение срока службы.
